Prüfung nach der Wallbox-Installation: Ablauf, Messungen und Normen
Nach der Wallbox-Installation ist eine elektrische Prüfung mit Messungen und Dokumentation erforderlich. Dabei kontrolliert eine Elektrofachkraft Schutzleiter, Isolationswiderstand, FI-Schutzschalter und Leitungsschutzschalter. Ziel ist ein Messprotokoll, das die Betriebssicherheit bestätigt und die Abnahme der Wallbox fachlich absichert.

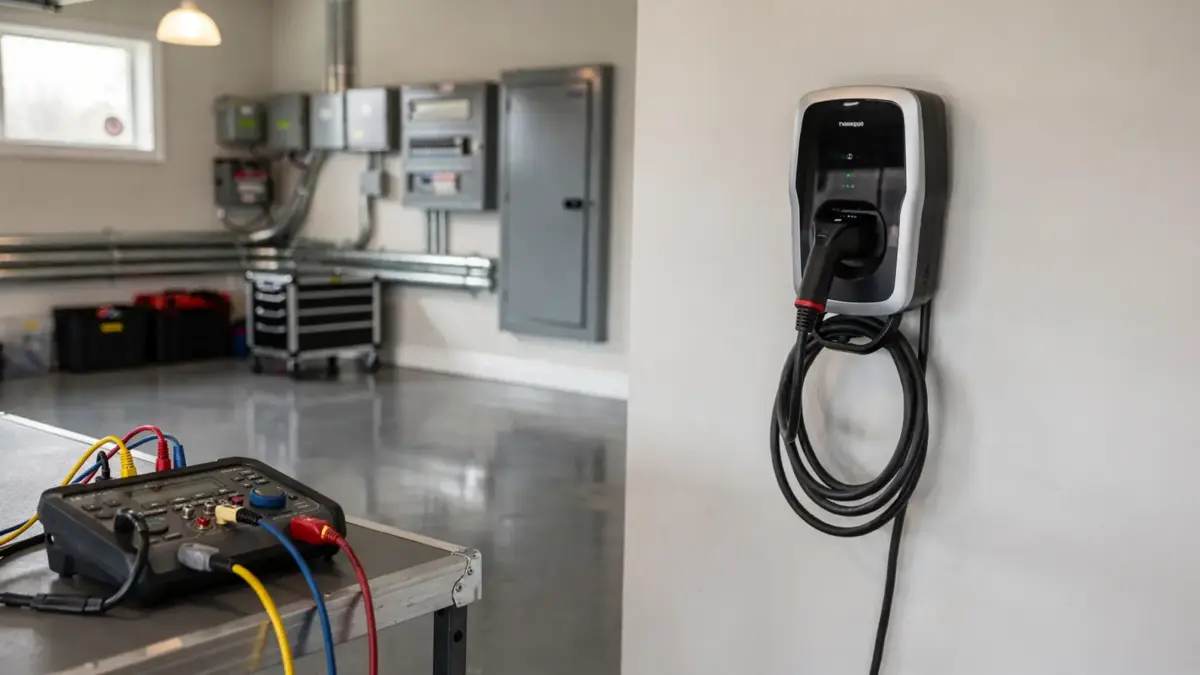

Die Prüfung nach der Wallbox-Installation ist die fachgerechte elektrische Kontrolle und Dokumentation, mit der sichergestellt wird, dass die Wallbox sicher, normgerecht und betriebsbereit angeschlossen wurde. Für den Überblick zur Installation selbst hilft die Rubrik Wallbox installieren.
Welche Prüfung ist nach der Wallbox-Installation erforderlich?
Nach der Wallbox-Installation ist eine Erstprüfung mit Sichtprüfung, Messprüfung und Funktionsprüfung erforderlich. Eine Elektrofachkraft kontrolliert dabei die Schutzmaßnahmen, misst relevante Werte und dokumentiert die Ergebnisse in einem Messprotokoll. Erst danach gilt die Wallbox als betriebssicher freigegeben.
Zur Prüfung nach der Installation gehören drei Ebenen. Erstens prüft die Elektrofachkraft die sichtbare Ausführung der Wallbox-Installation. Dazu zählen Leiterquerschnitt, Beschriftung, Schutzart, Befestigung und die richtige Absicherung. Zweitens folgen elektrische Messungen. Drittens prüft die Elektrofachkraft die Funktion unter realen Bedingungen. Nur die Kombination dieser Schritte deckt typische Montage- und Anschlussfehler auf.
Wichtige Schutzorgane sind der FI-Schutzschalter und der Leitungsschutzschalter. Der FI-Schutzschalter schützt vor Fehlerströmen. Der Leitungsschutzschalter schützt die Leitung vor Überlast und Kurzschluss. Bei vielen Wallboxen ist ein eigener Stromkreis mit separater Absicherung vorgesehen. Die Prüfung zeigt, ob dieser Stromkreis korrekt arbeitet.
Bei einer Wallbox-Installation mit 11 kW oder 22 kW steht die Prüfung der Anschlusswerte besonders im Fokus. Die Elektrofachkraft kontrolliert, ob die vorhandene Zuleitung und die Absicherung zur Ladeleistung passen. Für die Praxis ist entscheidend, dass die Wallbox nicht nur lädt, sondern auch bei Fehlern sicher abschaltet.
Wer darf die Wallbox nach der Installation prüfen?
Die Prüfung nach der Wallbox-Installation darf eine Elektrofachkraft durchführen. Eine Elektrofachkraft verfügt über die Ausbildung, Erfahrung und Kenntnis der einschlägigen Regeln für elektrische Anlagen. Eine reine Sichtprüfung durch den Betreiber ersetzt diese Prüfung nicht.
Für die Wallbox-Installation gelten elektrische Sicherheitsanforderungen. Deshalb reicht handwerkliche Erfahrung allein nicht aus. Die Elektrofachkraft muss Messgeräte sicher bedienen, Messwerte einordnen und Schutzmaßnahmen beurteilen. Dazu gehört auch die Kenntnis der VDE-Normen und der Vorgaben des Netzbetreibers, wenn eine Melde- oder Zustimmungspflicht besteht.
Der Betreiber der Wallbox darf die Freigabe der Anlage annehmen, aber die fachliche Prüfung bleibt Aufgabe der Elektrofachkraft. Das gilt besonders bei fest angeschlossenen Wallboxen. Wer eine Wallbox selbst installieren möchte, braucht für die abschließende Prüfung und Dokumentation in der Regel dennoch eine Elektrofachkraft. Für die Einordnung der Risiken ist auch die Seite Sicherheit bei der Wallbox relevant.
Bei gewerblich genutzten Ladepunkten ist die Dokumentation besonders wichtig, weil Betreiber ihre Sorgfaltspflichten nachweisen müssen. Die Elektrofachkraft bestätigt mit der Prüfung nicht nur die Funktion, sondern auch die Sicherheit im Betrieb. Diese Bestätigung ist vor allem nach Eingriffen an der Elektroinstallation bedeutsam.
Welche Messungen und Dokumente gehören zur Prüfprotokollierung?
Zur Prüfprotokollierung gehören Sichtprüfung, Isolationsmessung, Schutzleiterprüfung, Prüfung des FI-Schutzschalters und Funktionsprüfung. Die Ergebnisse werden in einem Messprotokoll dokumentiert. Dieses Protokoll nennt Messwerte, Prüfmittel, Datum, Prüfer und die Beurteilung der Betriebssicherheit.
Die Isolationsmessung zeigt, ob die elektrischen Leiter ausreichend gegeneinander und gegen Erde isoliert sind. Die Schutzleiterprüfung prüft, ob der Schutzleiter korrekt durchgängig verbunden ist. Beide Messungen sind zentral, weil Fehler an diesen Stellen im Ernstfall zu gefährlichen Berührspannungen führen können. Die Elektrofachkraft prüft außerdem, ob der FI-Schutzschalter zuverlässig auslöst.
Auch der Leitungsschutzschalter gehört zur Prüfung. Er muss zur Leitung und zur erwarteten Belastung passen. Die Elektrofachkraft kontrolliert, ob Nennstrom, Charakteristik und Leitungsdimensionierung zusammenpassen. Zusätzlich prüft die Elektrofachkraft die Drehrichtung bei Drehstromanschlüssen, sofern dies für die Wallbox-Installation relevant ist.
Das Messprotokoll sollte die verwendeten Messgeräte eindeutig benennen. Es sollte außerdem die Messergebnisse der einzelnen Prüfungen enthalten und klar dokumentieren, dass die Wallbox betriebsbereit ist. Bei einer Abnahme kann das Protokoll als Nachweis dienen, dass die Installation fachlich geprüft wurde. Eine saubere Dokumentation erleichtert auch spätere Wiederholungsprüfungen.
| Prüfschritt | Zweck | Ergebnis im Messprotokoll |
|---|---|---|
| Sichtprüfung | Montage, Kennzeichnung und Schutzmaßnahmen kontrollieren | Feststellungen zur Ausführung |
| Isolationsmessung | Fehler in der Isolation erkennen | Messwert und Bewertung |
| Schutzleiterprüfung | Durchgängigkeit des Schutzleiters prüfen | Messwert und Beurteilung |
| FI-Schutzschalter-Prüfung | Fehlerstromschutz nachweisen | Auslöseverhalten dokumentieren |
| Funktionsprüfung | Ladefunktion und Abschaltung testen | Betriebsbereitschaft bestätigen |
Wann ist eine Abnahme oder Wiederholungsprüfung sinnvoll?
Eine Abnahme ist nach jeder neuen Wallbox-Installation sinnvoll, bevor die Wallbox dauerhaft in Betrieb geht. Eine Wiederholungsprüfung ist sinnvoll, wenn an der Elektroinstallation Änderungen vorgenommen wurden, wenn Störungen auftreten oder wenn der Betreiber einen sicheren Langzeitbetrieb dokumentieren will.
Die Abnahme nach der Wallbox-Installation schafft Klarheit zwischen Installation und Betrieb. Sie bestätigt, dass die Wallbox fachlich geprüft wurde und dass keine offensichtlichen Sicherheitsmängel vorliegen. Bei Mietobjekten, Eigentümergemeinschaften oder gewerblichen Ladepunkten ist eine Abnahme oft besonders wichtig, weil verschiedene Beteiligte Verantwortung tragen.
Eine Wiederholungsprüfung ist auch dann sinnvoll, wenn die Wallbox längere Zeit außer Betrieb war, nach einem Defekt wieder in Betrieb gehen soll oder wenn Umbauten an der elektrischen Anlage stattgefunden haben. Nach Blitzschäden, Feuchtigkeitseintritt oder wiederkehrenden Fehlermeldungen sollte eine Elektrofachkraft die Anlage erneut prüfen. Das betrifft besonders den FI-Schutzschalter, die Schutzleiterverbindung und die Isolationswerte.
Für Betreiber zählt nicht nur die Erstinbetriebnahme. Betriebssicherheit bleibt ein laufendes Thema. Deshalb ist eine wiederholte Kontrolle bei auffälligem Verhalten der Wallbox der richtige Weg. Eine klare Dokumentation hilft, spätere Fehler schneller einzugrenzen und Verantwortlichkeiten sauber zuzuordnen.
Welche Normen und Vorschriften gelten für die Wallbox-Prüfung?
Für die Prüfung nach der Wallbox-Installation gelten vor allem VDE-Normen und die allgemeinen Regeln der Elektrotechnik. Je nach Anwendungsfall sind außerdem Vorgaben des Netzbetreibers, Anschlussregeln und Schutzanforderungen für elektrische Ladeeinrichtungen relevant. Die Prüfung muss die sichere Nutzung der Wallbox nachweisen.
Wichtige Normen für elektrische Prüfungen im Niederspannungsbereich sind die VDE-Normen zur Errichtung, Prüfung und zum Betrieb elektrischer Anlagen. Für Ladeeinrichtungen für Elektrofahrzeuge sind zusätzlich spezielle Anforderungen aus den einschlägigen VDE-Regeln zu beachten. Entscheidend ist, dass die Wallbox-Installation als fest angeschlossene elektrische Anlage behandelt wird. Deshalb gelten hohe Anforderungen an Schutzmaßnahmen, Dokumentation und Prüfablauf.
Typische Norminhalte betreffen Schutz gegen elektrischen Schlag, Überstromschutz, Trennbarkeit, Kennzeichnung und die richtige Ausführung von Stromkreisen. Der FI-Schutzschalter und der Leitungsschutzschalter müssen zur Anlage passen. Auch die Auswahl der Messverfahren folgt normativen Vorgaben. Die Elektrofachkraft orientiert sich bei der Prüfung an diesen Regeln, nicht an einer bloßen Funktionskontrolle durch Laden des Fahrzeugs.
Für den Betreiber ist wichtig: Eine gute Prüfung nach der Installation schützt vor Ausfällen, Fehlfunktionen und Sicherheitsrisiken. Sie schafft einen nachvollziehbaren Nachweis für die Betriebssicherheit und reduziert das Risiko späterer Diskussionen über die Qualität der Wallbox-Installation. Wer die Anlage dauerhaft nutzen will, sollte das Messprotokoll aufbewahren und bei Änderungen an der Installation erneut prüfen lassen.
Zusammengefasst verlangt die Wallbox-Prüfung mehr als einen kurzen Ladetest. Erst Sichtprüfung, Isolationsmessung, Schutzleiterprüfung, Kontrolle von FI-Schutzschalter und Leitungsschutzschalter sowie ein vollständiges Messprotokoll machen aus der Wallbox-Installation eine dokumentierte und sichere Ladeeinrichtung.
