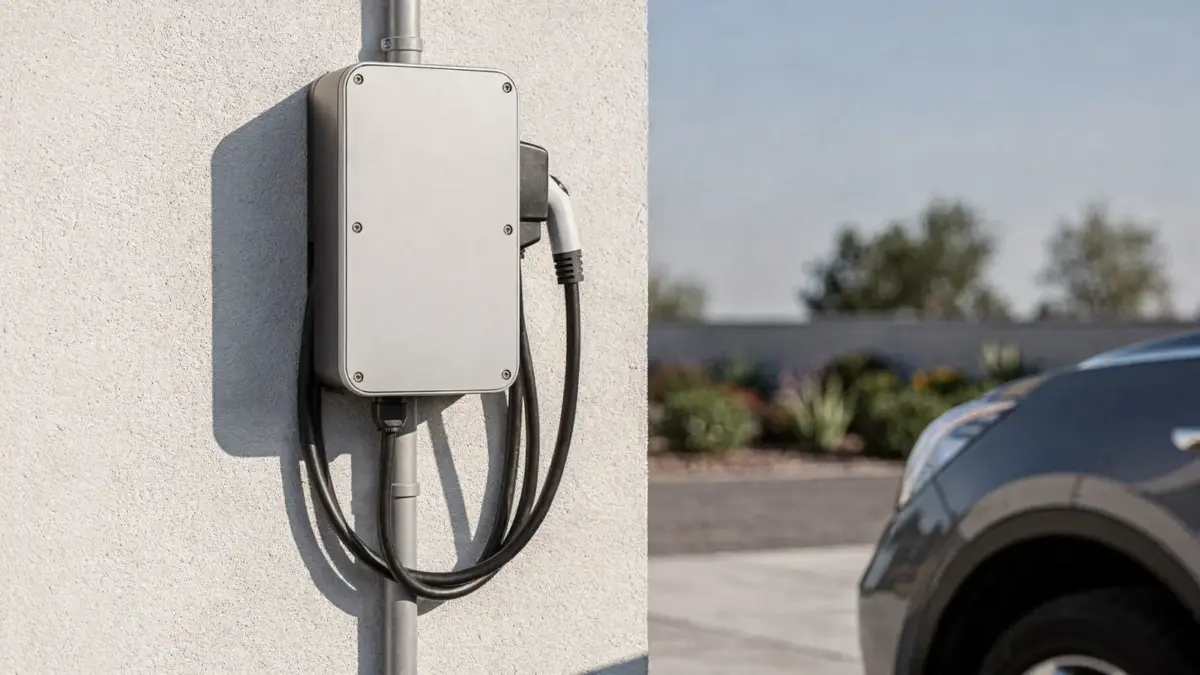

11-kW-Wallbox außen installieren: Voraussetzungen, Montage und Sicherheit
Eine 11-kW-Wallbox kann innen und außen montiert werden, wenn das Gerät für die jeweilige Umgebung freigegeben ist und die Elektroinstallation die Ladeleistung von 11 kW sicher trägt. Für die Außeninstallation zählen Schutzart IP, Witterungsschutz, ein geeigneter Montageort und der korrekte Anschluss über FI-Schutzschalter und Leitungsschutzschalter.
Eine 11-kW-Wallbox für die Außeninstallation ist eine Ladeeinrichtung für Elektroautos, die dauerhaft im Freien montiert und an eine fachgerecht abgesicherte 11-kW-Stromversorgung angeschlossen wird. In der Rubrik Außenmontage finden sich die wichtigsten Schritte zur Planung, Montage und Absicherung.
Darf eine 11-kW-Wallbox innen und außen installiert werden?
Eine 11-kW-Wallbox darf innen und außen installiert werden, wenn Herstellerangaben, Schutzart und Montagebedingungen eingehalten werden. Entscheidend ist nicht der Ort allein, sondern ob die Wallbox für Innen- und Außenmontage zugelassen ist und die Elektroinstallation die Belastung dauerhaft verkraftet.
Viele Wallboxen sind ausdrücklich für den Innen- und Außenbereich gebaut. Für die Außeninstallation braucht die 11-kW-Wallbox ein Gehäuse, das gegen Regen, Staub und Spritzwasser schützt. In der Praxis zeigt die Schutzart IP, wie gut die Wallbox gegen Fremdkörper und Wasser abgedichtet ist. Für draußen sind je nach Standort höhere IP-Schutzarten üblich, weil Wind und Niederschlag die Anforderungen erhöhen.
Wichtig bleibt der Anschluss an den Hausanschluss. Eine 11-kW-Wallbox arbeitet mit Drehstrom und braucht eine dafür ausgelegte Elektroinstallation. In Deutschland gilt für viele Wallboxen mit 11 kW eine Meldepflicht beim Netzbetreiber; die Anmeldung sollte vor der Inbetriebnahme geprüft werden. Für höhere Leistungen gelten strengere Regeln.
Zur Einordnung des Ablaufs hilft der Beitrag 11-kW-Wallbox Installation: So läuft der Ablauf ab, weil dort Planung, Montage und Inbetriebnahme zusammengeführt werden.
Welche Voraussetzungen muss die Außeninstallation erfüllen?
Die Außeninstallation braucht einen geeigneten Montageort, eine wettergeschützte Position, ausreichenden Abstand zu Gefahrenquellen und eine elektrisch passende Zuleitung. Zusätzlich müssen FI-Schutzschalter, Leitungsschutzschalter und Leitungsquerschnitt zur Ladeleistung 11 kW passen.
Ein geeigneter Platz liegt nicht im direkten Spritzwasserbereich, nicht in Senken mit Staunässe und nicht dort, wo Fahrzeuge die Wallbox leicht anstoßen. Eine freie Wandfläche oder eine stabile Säule ist für die Wallbox-Montage meist besser als ein ungeschützter Eckbereich. Ein Dachvorsprung, eine Garageinfahrt mit Überdachung oder ein Carport verbessern den Witterungsschutz deutlich.
Die elektrische Seite ist ebenso wichtig. Eine 11-kW-Wallbox lädt dreiphasig mit bis zu 16 Ampere pro Phase. Dafür braucht die Leitung eine passende Dimensionierung, die Absicherung über einen Leitungsschutzschalter und einen Fehlerstromschutz. Bei Wallboxen ist ein FI-Schutzschalter Typ A oft nur zulässig, wenn die Wallbox eine integrierte DC-Fehlerstromerkennung besitzt; andernfalls wird häufig ein anderer Schutz benötigt. Die konkrete Auslegung gehört zur Elektroinstallation und hängt vom Gerät und vom vorhandenen Hausanschluss ab.
Die Umgebung entscheidet mit. Außen installierte Wallboxen müssen gegen direkte Sonneneinstrahlung, Schlagregen, Schnee, Frost und mechanische Belastung geschützt sein. Auch die Kabelführung braucht Aufmerksamkeit: Leitungen dürfen nicht ungeschützt über scharfe Kanten laufen und sollten so verlegt werden, dass Wasser nicht in das Gehäuse eindringen kann.
| Prüfpunkte | Innenmontage | Außeninstallation |
|---|---|---|
| Schutz vor Wetter | meist geringere Anforderungen | Witterungsschutz nötig |
| Schutzart IP | je nach Raum | für Freien geeignet |
| Montageort | Garage, Technikraum | Fassade, Carport, Säule |
| Mechanischer Schutz | oft besser geschützt | zusätzlicher Schutz gegen Anstoß sinnvoll |
Wie wird eine 11-kW-Wallbox draußen fachgerecht montiert und angeschlossen?
Die fachgerechte Montage beginnt mit Prüfung von Standort, Zuleitung, Absicherung und Netzanschluss. Danach erfolgt die Wallbox-Montage auf tragfähigem Untergrund, die elektrische Verdrahtung über geeignete Schutzorgane und die abschließende Funktionsprüfung durch eine Elektrofachkraft.
Zuerst wird der Montagepunkt festgelegt. Die Bedienung muss gut erreichbar bleiben, das Ladekabel darf den Boden nicht unnötig belasten, und das Fahrzeug muss ohne Zug auf das Kabel stehen können. Danach folgt die Befestigung der Wallbox an Wand oder Standfuß. Der Untergrund muss tragfähig sein, damit die Wallbox auch bei häufigem Stecken und Ziehen sicher sitzt.
Anschließend verlegt die Elektrofachkraft die Leitung vom Verteiler oder Unterverteiler zur Wallbox. Die Ausführung hängt von Leitungslänge, Verlegeart und vorhandener Vorsicherung ab. Für die Ladeleistung 11 kW reicht nicht irgendeine Steckdose. Eine Wallbox benötigt einen eigenen Stromkreis mit passender Absicherung. Üblich sind ein eigener Leitungsschutzschalter und ein Fehlerstromschutzschalter, damit die Ladestation im Fehlerfall sofort abgeschaltet wird.
Nach der Verdrahtung folgen Messungen und Prüfungen. Dazu gehören die Kontrolle der Schutzleiterverbindung, die Überprüfung der Abschaltbedingungen und ein Funktionstest. Erst danach darf die Wallbox in Betrieb gehen. Wer den Ablauf im Detail verstehen will, findet im Leitfaden zur 11-kW-Wallbox Installation die typischen Arbeitsschritte von der Planung bis zur Freigabe.
Welche Schutzmaßnahmen sind bei Wind, Wetter und Vandalismus wichtig?
Guter Witterungsschutz, eine hohe Schutzart IP, eine geschützte Montagehöhe und mechanische Sicherung gegen Beschädigung sind entscheidend. Eine Außeninstallation braucht außerdem eine saubere Kabelführung, damit Regen, Frost und unbefugter Zugriff die Wallbox nicht gefährden.
Gegen Regen und Schnee hilft vor allem der richtige Montageort. Ein überdachter Bereich reduziert das Risiko von direkter Durchfeuchtung. Gegen Frost und Temperaturschwankungen hilft ein Gehäuse, das für Außenbedingungen konstruiert ist. Gegen Sonneneinstrahlung sollte die Wallbox nicht dauerhaft in der heißesten Südexposition hängen, wenn der Hersteller dafür Einschränkungen nennt.
Gegen Vandalismus schützt eine robuste Befestigung, eine möglichst unauffällige Position und gegebenenfalls eine zusätzliche mechanische Abschirmung. In öffentlich zugänglichen Bereichen ist ein massiver Standfuß oder ein geschützter Stellplatz oft besser als eine frei zugängliche Hauswand. Auch das Ladekabel sollte so geführt werden, dass niemand leicht daran ziehen oder darüber stolpern kann.
Die Schutzart IP bleibt ein zentraler Vergleichswert. Sie beschreibt den Schutz gegen Berührung, Fremdkörper und Wasser. Für die Außeninstallation reicht ein niedriger Schutzwert nicht aus, wenn die Wallbox ungeschützt im Freien sitzt. Der Hersteller der 11-kW-Wallbox nennt im Datenblatt die zugelassenen Umgebungsbedingungen. Diese Angaben gelten verbindlich für die Montage.
Auch die elektrische Sicherheit spielt bei Wetter eine Rolle. Ein FI-Schutzschalter reagiert auf Fehlerströme, ein Leitungsschutzschalter schützt die Leitung vor Überlast und Kurzschluss. Beide Bauteile sind bei einer Außeninstallation besonders wichtig, weil Feuchtigkeit und mechanische Einflüsse das Fehlerrisiko erhöhen.
Wann sollte die Installation durch eine Elektrofachkraft erfolgen?
Die Installation sollte immer dann durch eine Elektrofachkraft erfolgen, wenn eine neue Leitung, eine feste Absicherung oder ein Anschluss an den Hausanschluss nötig ist. Bei einer 11-kW-Wallbox ist die Elektrofachkraft in der Praxis der Standard, weil Ladeleistung, Schutztechnik und Prüfung zusammengehören.
Eine Elektrofachkraft prüft, ob der Hausanschluss genügend Reserven hat, ob der vorhandene Verteiler erweitert werden muss und ob die Absicherung zur Wallbox passt. Das ist wichtig, weil eine 11-kW-Wallbox dauerhaft hohe Ströme zieht und die Elektroinstallation dafür ausgelegt sein muss. Fehler bei Leiterquerschnitt, Schutzleiter oder Absicherung führen schnell zu Ausfällen oder Sicherheitsproblemen.
Auch die Abnahme gehört dazu. Die Elektrofachkraft misst die Schutzfunktionen, dokumentiert die Installation und meldet die Wallbox bei Bedarf beim Netzbetreiber an. Bei einer fest installierten Außeninstallation ist diese Prüfung nicht nur sinnvoll, sondern der sichere Weg, um den Betrieb sauber zu starten. Wer eine Außeninstallation plant, sollte deshalb die Elektrofachkraft früh einbinden, nicht erst am Tag der Montage.
Wer eine 11-kW-Wallbox außen installieren will, sollte deshalb drei Dinge vorab klären: Ist die Wallbox für Innen- und Außenmontage zugelassen, ist die Elektroinstallation für 11 kW vorbereitet und ist der Montageort gegen Wetter und Zugriff geschützt? Wenn diese Punkte passen, arbeitet die Ladestation im Alltag zuverlässig und sicher.
