11-kW-Wallbox Installation: So läuft der Ablauf ab

Die Installation einer 11-kW-Wallbox beginnt mit der Vorprüfung des Hausanschlusses, des Montageorts und der vorhandenen Elektroanlage. Danach montiert ein Elektrofachbetrieb die Wallbox, schließt sie an Drehstrom an, prüft Absicherung und Schutzorgane und nimmt die Anlage nach Messungen und Sicherheitsprüfung in Betrieb.

Der Installationsablauf einer 11-kW-Wallbox ist der technische und organisatorische Prozess von der Vorprüfung bis zur Inbetriebnahme, bei dem die Ladeeinrichtung fachgerecht montiert, angeschlossen, geprüft und am Ende sicher freigegeben wird.

Für den Überblick zur Prüfung nach Installation gehört immer auch die abschließende Dokumentation dazu, weil die Freigabe nicht nur von der Montage, sondern auch von den Messungen und Normen abhängt.

Wie läuft die Installation einer 11-kW-Wallbox Schritt für Schritt ab?

Die Installation einer 11-kW-Wallbox folgt meist fünf Schritten: Vorprüfung, Planung, Montage, elektrischer Anschluss und Prüfung mit Inbetriebnahme. Ein Elektrofachbetrieb führt diese Arbeit aus, weil 11 kW einen festen Stromanschluss, geeignete Schutzorgane und eine fachgerechte Prüfung verlangen.

Zuerst prüft der Elektrofachbetrieb den Hausanschluss und die vorhandene Unterverteilung. Eine 11-kW-Wallbox arbeitet mit Drehstrom und benötigt einen passenden Netzanschluss. Danach legt der Elektrofachbetrieb den Leitungsweg fest, bestimmt den Leitungsquerschnitt und plant die Absicherung. Erst danach beginnt die eigentliche Montage am Montageort.

Im nächsten Schritt setzt der Elektrofachbetrieb die Wallbox an der Wand oder auf einem Standfuß, verlegt die Leitung und schließt die Wallbox an. Anschließend folgen Messungen, eine Sicherheitsprüfung und die Freigabe. Erst nach erfolgreicher Prüfung nach der Installation gilt die Wallbox als betriebsbereit.

Welche Vorprüfung ist vor der Installation einer 11-kW-Wallbox nötig?

Die Vorprüfung klärt, ob der Hausanschluss, die Leitung und der Montageort die 11-kW-Wallbox tragen. Dabei prüft der Elektrofachbetrieb die Netzanschluss-Situation, die vorhandene elektrische Infrastruktur, die Länge der Leitung und den Platz für die Montage. Ohne diese Prüfung ist eine sichere Installation nicht planbar.

Wichtige Punkte der Vorprüfung sind der verfügbare Drehstrom, der Zustand der Unterverteilung und die Frage, ob ein eigener Stromkreis möglich ist. Bei 11 kW fließen im Drehstromnetz typischerweise bis zu 16 Ampere je Phase. Daraus folgt die Pflicht zu einer passenden Absicherung und zu ausreichend dimensionierten Leitungen.

Der Elektrofachbetrieb prüft außerdem den Leitungsquerschnitt. Die konkrete Dimension hängt von Leitungslänge, Verlegeart, Umgebungstemperatur und Spannungsfall ab. Eine zu schwache Leitung führt zu Erwärmung und unzulässigen Verlusten. Auch der Montageort muss trocken, zugänglich und mechanisch geschützt sein. Für Außenbereiche gelten höhere Anforderungen an Schutzart und Leitungsschutz.

Bei 11-kW-Wallboxen ist oft auch die Anmeldung beim Netzbetreiber relevant. In Deutschland gilt für Ladeeinrichtungen mit 11 kW in vielen Fällen eine Meldepflicht beim Netzbetreiber; eine 22-kW-Ladeeinrichtung ist regelmäßig genehmigungspflichtig. Der Elektrofachbetrieb kennt den Unterschied und ordnet den Netzanschluss korrekt ein.

Welche Arbeiten gehören zur Montage und zum elektrischen Anschluss?

Zur Montage gehören die Befestigung der Wallbox, die Leitungsverlegung und der Anschluss an die Elektroinstallation. Der Elektrofachbetrieb montiert die 11-kW-Wallbox am vorgesehenen Montageort, verbindet sie mit der Zuleitung und integriert die erforderlichen Schutzorgane in den Stromkreis. Danach erfolgt die mechanische und elektrische Fixierung.

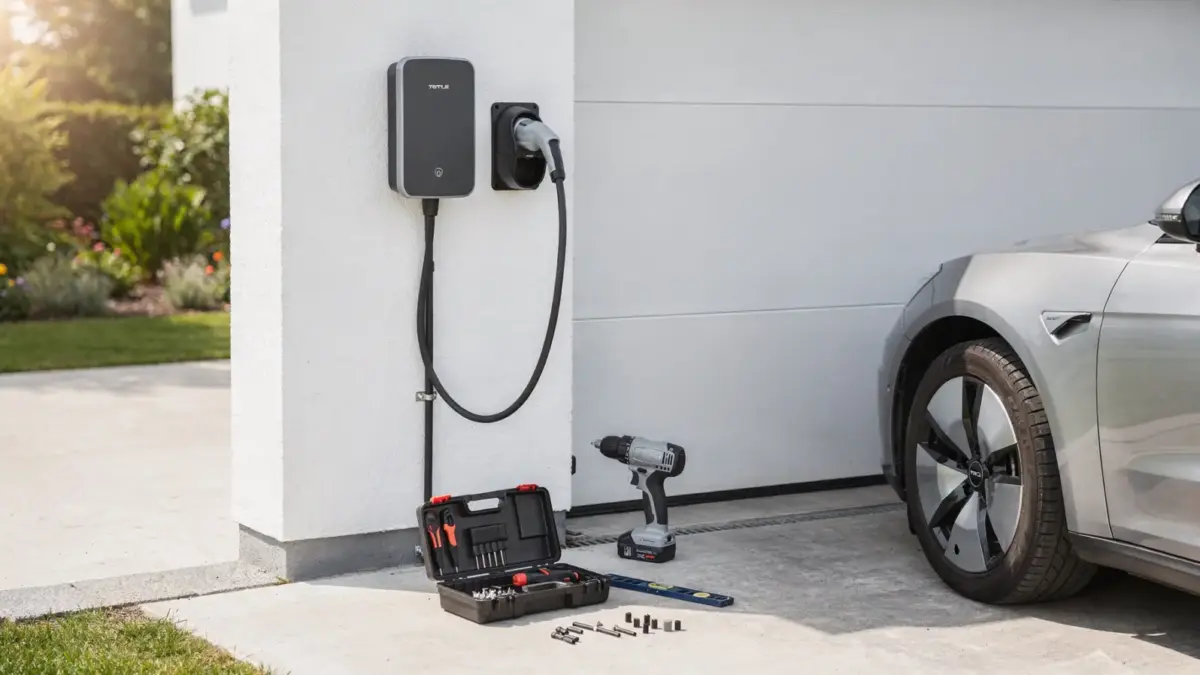

Die Montage beginnt mit der Wahl des Montageorts. Dieser muss das Laden des Fahrzeugs ohne Kabelzug oder Behinderung ermöglichen. In Garagen, Carports und an Hauswänden ist der Zugang meist einfach. In Tiefgaragen oder auf Gemeinschaftsstellplätzen kommen zusätzliche Anforderungen hinzu, etwa an Brandschutz, Kabelführung und Freigabe der Fläche.

Beim elektrischen Anschluss arbeitet der Elektrofachbetrieb mit Drehstrom und setzt in der Regel einen eigenen Stromkreis für die Wallbox um. Zur Grundausstattung gehören ein Leitungsschutzschalter und ein FI-Schutzschalter. Für Ladeeinrichtungen ist in der Praxis meist ein Fehlerstromschutz mit geeigneter Auslösecharakteristik notwendig, häufig Typ A in Verbindung mit einer integrierten 6-mA-DC-Erkennung oder ein FI-Schutzschalter Typ B, je nach Wallbox und Herstellerangabe.

Die Absicherung schützt Leitung und Anlage vor Überlast und Kurzschluss. Der Leitungsschutzschalter muss zur Leitung und zur Ladeleistung passen. Der FI-Schutzschalter schützt bei Fehlerströmen gegen gefährliche Berührungsspannungen. Diese Bauteile gehören nicht nur formal, sondern technisch zum sicheren Betrieb einer 11-kW-Wallbox.

Weitere Informationen zum Mess- und Prüfteil bietet der Artikel Prüfung nach der Wallbox-Installation: Ablauf, Messungen und Normen. Dort steht, welche Messungen nach der Montage folgen und welche Normen die Freigabe stützen.

Welche Prüfungen und Messungen folgen nach der Installation?

Nach der Installation misst der Elektrofachbetrieb Schutzleiter, Isolationszustand, Schleifenimpedanz, Auslöseverhalten und die Funktion der Schutzeinrichtungen. Diese Prüfung nach der Installation entscheidet, ob die 11-kW-Wallbox sicher freigegeben werden kann. Ohne dokumentierte Messungen darf die Anlage nicht als abgeschlossen gelten.

Die Sicherheitsprüfung prüft zuerst die Schutzmaßnahme gegen elektrischen Schlag. Danach kontrolliert der Elektrofachbetrieb, ob der FI-Schutzschalter zuverlässig auslöst und der Leitungsschutzschalter korrekt dimensioniert ist. Auch die Polarität, der Sitz aller Klemmen und die mechanische Befestigung gehören zur Kontrolle.

In der Praxis orientiert sich der Elektrofachbetrieb an den anerkannten Regeln der Technik und an den einschlägigen Normen für elektrische Anlagen und Ladeeinrichtungen. Dazu gehören unter anderem die Vorgaben für die Errichtung von Niederspannungsanlagen sowie die Herstellerangaben der Wallbox. Die Prüfprotokolle dokumentieren Messwerte, Gerätedaten und die Freigabe.

Die Messungen sind nicht optional. Sie belegen, dass der Netzanschluss, der Stromkreis und die Wallbox zusammen sicher funktionieren. Erst wenn die Messergebnisse plausibel sind und keine Abweichung vorliegt, gibt der Elektrofachbetrieb die Wallbox frei.

Wann ist die 11-kW-Wallbox betriebsbereit und was ist danach zu beachten?

Die 11-kW-Wallbox ist betriebsbereit, wenn Montage, elektrischer Anschluss, Messungen und Sicherheitsprüfung abgeschlossen sind und der Elektrofachbetrieb die Freigabe erteilt. Danach kann das Laden beginnen. Wichtig bleiben Dokumentation, Bedienhinweise und die Einhaltung der Herstellerangaben.

Nach der Inbetriebnahme sollte die dokumentierte Prüfung sicher aufbewahrt werden. Sie enthält oft Angaben zu Absicherung, Leitungsquerschnitt, FI-Schutzschalter, Leitungsschutzschalter und Messergebnissen. Diese Unterlagen helfen bei späteren Wartungen, bei Störungen und bei Rückfragen des Netzbetreibers oder des Versicherers.

Der Betrieb selbst bleibt einfach, aber nicht wartungsfrei. Sichtkontrollen auf Beschädigungen, lose Kabel oder Fehlermeldungen gehören dazu. Bei Fehlfunktionen darf die Wallbox nicht weiter benutzt werden, bis der Elektrofachbetrieb die Ursache geprüft hat. Auch nach Umbauten an Hausanschluss oder Unterverteilung braucht die Wallbox eine erneute Kontrolle.

Für den Suchenden ist der wichtigste Punkt klar: Der Installationsablauf einer 11-kW-Wallbox ist kein einzelner Montageschritt, sondern eine geprüfte Abfolge aus Vorprüfung, Auslegung, Anschluss, Messung und Freigabe. Genau dieser Ablauf macht die Installation sicher und nachvollziehbar.
