Welcher FI-Schalter ist für die Wallbox nötig?

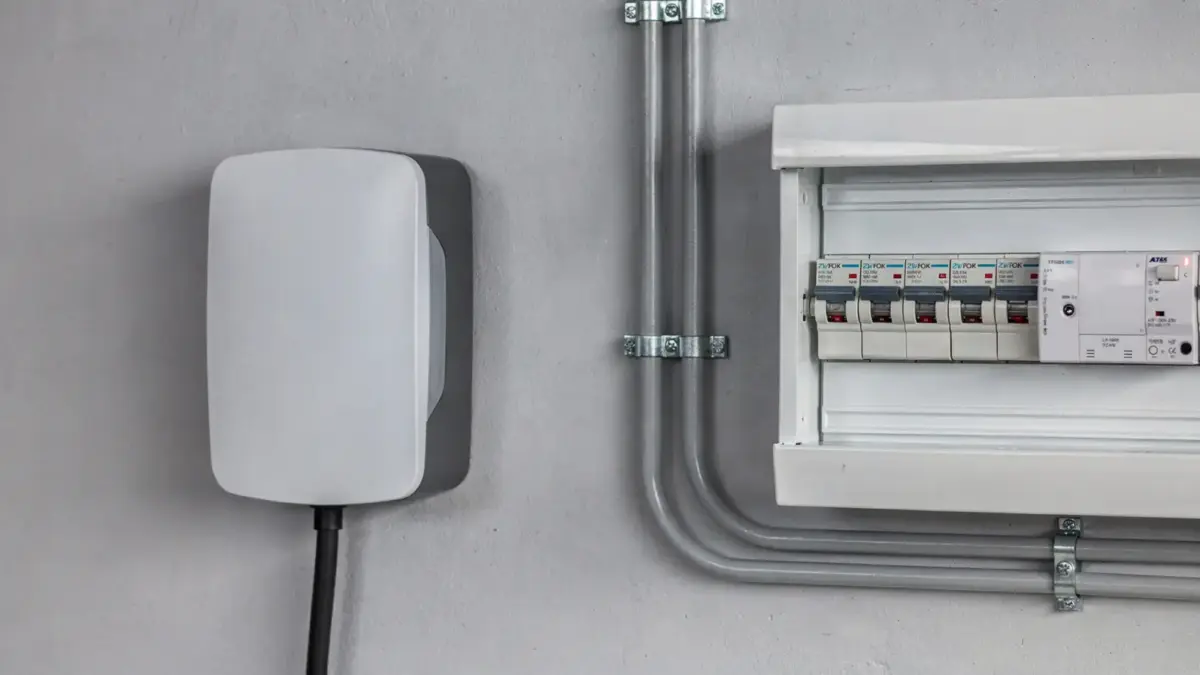

Für eine Wallbox braucht die Elektroinstallation einen passenden FI-Schalter, der Fehlerströme erkennt und die Ladeeinrichtung schnell abschaltet. Entscheidend sind Wallbox-Typ, integrierte DC-Fehlerstromerkennung und die Vorgaben der Elektrofachkraft. Oft reicht ein FI Typ A mit zusätzlichem Schutz gegen glatte Gleichfehlerströme, in anderen Fällen ist ein FI Typ B nötig.
Ein FI-Schalter für die Wallbox ist ein Fehlerstromschutzschalter, der die Ladeeinrichtung bei Fehlerströmen zuverlässig abschaltet und so Personen- und Brandschutz beim Laden zu Hause sicherstellt.
Für Planung und Einbau lohnt auch der Blick auf den Bereich elektrischer Schutz, weil FI-Schalter, Schutzleiter und Leitungsschutz zusammen betrachtet werden müssen. Wer zusätzlich wissen will, welches Zubehör zur Montage gehört, findet eine Übersicht im Artikel zu Wallbox-Installationsmaterial für die Montage.
Welcher FI-Schalter ist für eine Wallbox erforderlich?
Für eine Wallbox ist ein FI-Schalter erforderlich, der den Fehlerstromkreis sicher überwacht und bei Fehlern abschaltet. In der Praxis verlangt die Elektroinstallation meist mindestens einen FI Typ A mit passender DC-Fehlerstromerkennung oder einen FI Typ B, wenn die Wallbox keinen internen Gleichfehlerstromschutz besitzt.
Die Auswahl hängt von der Bauart der Wallbox und von den VDE-Vorgaben ab. Wichtig ist zuerst der Schutz gegen Wechsel-Fehlerströme für den Personenschutz. Zusätzlich muss die Anlage glatte Gleichfehlerströme beherrschen, weil diese einen normalen FI Typ A blockieren können. Genau deshalb prüfen Elektrofachkräfte, ob die Wallbox bereits eine 6-mA-DC-Fehlerstromerkennung integriert hat.
Ein FI Typ A reagiert auf sinusförmige Wechsel-Fehlerströme und pulsierende Gleichfehlerströme. Ein FI Typ B erkennt auch glatte Gleichfehlerströme. Für viele moderne Wallboxen reicht deshalb ein FI Typ A in Kombination mit integrierter DC-Fehlerstromerkennung in der Wallbox. Ohne diese Funktion braucht die Elektroinstallation häufig einen FI Typ B.
Wichtig bleibt der Schutzleiter. Eine Wallbox darf nicht ohne korrekt ausgeführten Schutzleiter betrieben werden. Der Schutzleiter leitet Fehlerströme im Fehlerfall ab und ergänzt den FI-Schalter im Gesamtschutzkonzept. Für die passende Leitung zur Ladeeinrichtung hilft der Beitrag Welche Leitung eine 11-kW-Wallbox braucht.
Braucht eine 11-kW-Wallbox einen eigenen FI-Schalter?
Eine 11-kW-Wallbox braucht in der Regel einen eigenen, nur dieser Wallbox zugeordneten FI-Schalter. Das reduziert Fehlabschaltungen, erleichtert die Prüfung und sorgt dafür, dass Personenschutz und Brandschutz eindeutig auf den Ladepunkt abgestimmt sind.
Bei einer 11-kW-Wallbox geht es nicht nur um die Nennleistung, sondern auch um die Dauerlast im Betrieb. Die 11-kW-Wallbox lädt mit Drehstrom und zieht bei voller Leistung rund 16 Ampere pro Phase. Deshalb muss der Schutzkreis sauber getrennt und eindeutig abgesichert sein. Eine gemeinsame Absicherung mit anderen Verbrauchern führt oft zu unklaren Auslösungen und erschwert die Fehlersuche.
Ein eigener FI-Schalter erleichtert außerdem die Prüfung der Elektroinstallation. Bei Störungen lässt sich sofort erkennen, ob die Wallbox, die Leitung oder ein angeschlossenes Fahrzeug den Fehler ausgelöst hat. Das ist besonders wichtig, wenn der Ladeabbruch während des Ladevorgangs auftritt. Mehr dazu steht im Artikel über Ladeabbruch an der Wallbox.
Für eine 11-kW-Wallbox gelten außerdem häufig Vorgaben zur Anmeldung beim Netzbetreiber. Der FI-Schalter ersetzt diese Pflicht nicht. Die Schutzorgane müssen zusammen mit Leitungsschutzschalter, Leitung und Wallbox geplant werden.
Welche FI-Typen sind für Wallboxen zulässig?
Für Wallboxen kommen vor allem FI Typ A, FI Typ B und FI Typ A EV in Betracht. Zulässig ist der FI-Typ, der die vorhandenen Fehlerstromarten sicher abdeckt und die VDE-Vorgaben erfüllt. Die Wallbox-Bedienungsanleitung entscheidet oft mit, weil der Hersteller den erforderlichen Schutz vorgibt.
FI Typ A ist der Standard für viele Haushaltsstromkreise. FI Typ B deckt zusätzlich glatte Gleichfehlerströme ab und ist deshalb technisch breiter einsetzbar. FI Typ A EV ist eine Sonderform für Ladeeinrichtungen und kombiniert den Schutz gegen Wechsel-Fehlerströme mit zusätzlicher DC-Fehlerstromerkennung oder einer dafür vorgesehenen Schutzfunktion.
| FI-Typ | Typischer Einsatz | Besonderheit |
|---|---|---|
| FI Typ A | Haushaltsstromkreise, Wallbox mit interner 6-mA-DC-Erkennung | Erkennt Wechsel- und pulsierende Fehlerströme |
| FI Typ B | Wallbox ohne internen DC-Schutz, anspruchsvollere Anlagen | Erkennt auch glatte Gleichfehlerströme |
| FI Typ A EV | Ladeeinrichtungen mit definiertem EV-Schutz | Für Elektromobilität ausgelegt |
In der Praxis gilt: Der FI-Schalter muss zur Wallbox passen, nicht umgekehrt. Eine Wallbox mit integrierter DC-Fehlerstromerkennung erlaubt oft den Einsatz eines FI Typ A. Fehlt diese Funktion, verlangt die Elektroinstallation meist einen FI Typ B. Die Elektrofachkraft prüft dazu die Herstellerangaben, die Netzform und die Schutzmaßnahme im Verteiler.
Wann ist ein FI Typ A mit DC-Fehlerstromerkennung ausreichend?
Ein FI Typ A mit DC-Fehlerstromerkennung ist ausreichend, wenn die Wallbox einen integrierten Schutz gegen glatte Gleichfehlerströme besitzt und der Hersteller diese Kombination ausdrücklich freigibt. Dann schützt der FI Typ A die Anlage gegen die üblichen Wechsel- und pulsierenden Fehlerströme.
Die DC-Fehlerstromerkennung überwacht, ob im Ladebetrieb ein glatter Gleichfehlerstrom auftritt. Genau dieser Fehlerstromtyp ist kritisch, weil er einen FI Typ A in seiner Funktion beeinträchtigen kann. Viele moderne Wallboxen haben deshalb eine integrierte 6-mA-DC-Erkennung. Diese technische Grenze ist in der Praxis der entscheidende Punkt für die Auswahl des Fehlerstromschutzschalters.
Wichtig ist die klare Trennung: Die Wallbox selbst ersetzt keinen vollständigen Schutz, sondern ergänzt den FI-Schalter. Die Elektroinstallation muss so aufgebaut sein, dass die Schutzeinrichtungen den Ladestrom und die Fehlerstromarten sicher beherrschen. Der Schutzleiter muss korrekt angeschlossen sein. Die VDE-Vorgaben und die Installationsanleitung der Wallbox haben Vorrang vor allgemeinen Annahmen.
Ein FI Typ A mit DC-Fehlerstromerkennung spart oft Platz und Kosten im Verteiler, weil ein FI Typ B nicht in jedem Fall nötig ist. Trotzdem darf die Entscheidung nicht pauschal fallen. Bei älteren Wallboxen, bei unklarer Herstellerfreigabe oder bei fehlender interner Überwachung bleibt FI Typ B die sichere Wahl.
Wer darf den FI-Schalter für die Wallbox installieren oder prüfen?
Den FI-Schalter für die Wallbox darf eine Elektrofachkraft installieren und prüfen. Die Elektrofachkraft misst, ob die Elektroinstallation die VDE-Vorgaben erfüllt, ob der Schutzleiter korrekt angeschlossen ist und ob der gewählte FI-Typ zum Ladepunkt passt.
Laien sollten den FI-Schalter nicht selbst in den Verteiler setzen oder umbauen. An einer Wallbox liegen hohe Ströme an, und schon kleine Fehler bei Anschluss, Drehfeld oder Schutzleiter können zu Ausfällen oder Gefährdungen führen. Die fachgerechte Prüfung umfasst außerdem die Funktion des FI-Schalters, die Zuordnung des Stromkreises und die Kontrolle der Abschaltbedingungen.
Bei einer Neuinstallation prüft die Elektrofachkraft auch, ob die Elektroinstallation für den Ladestrom der Wallbox ausgelegt ist. Dazu gehören Leitungsschutz, Leitungquerschnitt, Abschaltbedingungen und die passende Absicherung im Verteiler. Wenn die Wallbox später Störungen zeigt oder nicht mehr verriegelt, muss die Ursache ebenfalls fachlich geklärt werden. Hinweise dazu liefert der Beitrag wenn das Ladekabel nicht verriegelt.
Für Eigentümer und Mieter gilt außerdem: Änderungen an der Elektroinstallation müssen oft abgestimmt und dokumentiert werden. Die Prüfung durch eine Elektrofachkraft schützt nicht nur Personen und Anlage, sondern auch Gewährleistung und Versicherungsschutz. Gerade bei einer 11-kW-Wallbox ist eine saubere Dokumentation der Schutzorgane sinnvoll.
