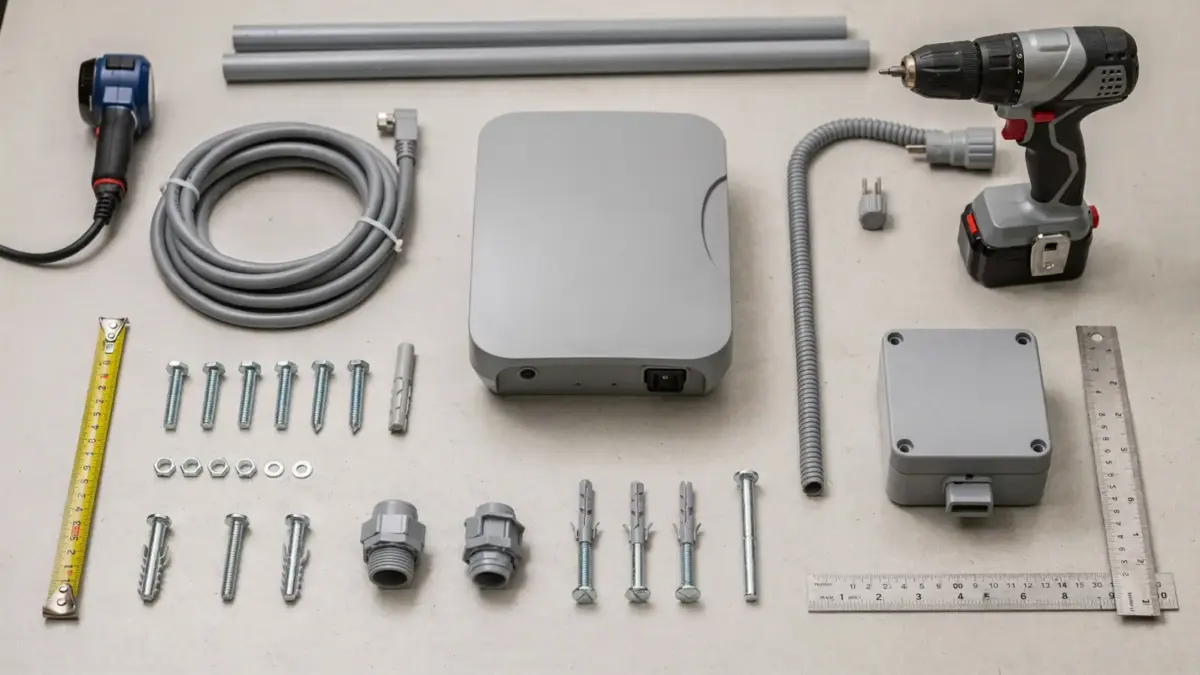

Wallbox-Installationsmaterial: Was für die Montage benötigt wird

Für die Wallbox-Installation brauchen Sie nicht nur die Wallbox selbst, sondern auch passende Leitungen, Schutztechnik, Befestigungsmaterial und oft Zubehör für die Kabelführung. Entscheidend sind die elektrische Auslegung, die vorhandene Hausinstallation und die Vorgaben des Herstellers. Ein Elektriker prüft, welche Bauteile für Montage und Inbetriebnahme nötig sind.

Wallbox-Installationsmaterial ist die Gesamtheit aller Bauteile und Verbrauchsmaterialien, die für die fachgerechte Montage, elektrische Anbindung und sichere Inbetriebnahme einer Wallbox benötigt werden.

Wenn Sie die Montage vorbereiten, hilft eine klare Übersicht über das nötige Material. In der Rubrik Montagematerial finden Sie die wichtigsten Bausteine für die Wallbox-Montage. Für die praktische Seite der Vorbereitung lohnt sich außerdem der Beitrag Welches Werkzeug braucht man für die Wallbox-Montage?.

Welches Material wird für die Installation einer Wallbox benötigt?

Für eine Wallbox-Installation brauchen Sie immer die Wallbox, eine geeignete Zuleitung, Schutzorgane, Befestigungsmaterial und Material für die Kabelführung. Welche Teile konkret nötig sind, hängt von Leistung, Montageort und bestehender Hausinstallation ab. Die elektrische Auswahl sollte ein Elektriker festlegen.

Zur Grundausstattung gehören typischerweise: Wallbox, passende Starkstromleitung, Leitungsschutzschalter, FI-Schalter beziehungsweise Fehlerstromschutzschalter, Montagematerial, Dübel, Schrauben und oft ein Kabelkanal. Bei Außenmontage kommen zusätzlich witterungsfeste Komponenten und eine saubere Abdichtung der Leitungsführung hinzu. Die Wallbox selbst bringt nicht automatisch alle Teile für die Installation mit.

Für die Planung zählt auch die Umgebung. In einer Garage genügt oft eine andere Kabelführung als an einer Außenwand oder im Carport. Eine stabile Befestigung ist nicht nur eine Frage der Optik, sondern auch der mechanischen Belastung. Passende Halterungen und Befestigungslösungen beschreibt der Artikel Wallbox-Halterung an der Wand: Varianten, Materialien und Befestigung.

Welche Kabel und Leitungen gehören zum Wallbox-Installationsmaterial?

Zum Wallbox-Installationsmaterial gehören vor allem die Starkstromleitung zur Versorgung der Wallbox und gegebenenfalls zusätzliche Leitungen für Steuerung, Kommunikation oder Netzwerkanbindung. Die Leitung muss zum Strombedarf der Wallbox, zur Verlegeart und zur Länge der Strecke passen. Ein zu knapp dimensioniertes Kabel ist ein Sicherheitsrisiko.

Bei vielen Wallboxen läuft der Anschluss über eine dreiphasige Zuleitung. Die genaue Auslegung richtet sich nach der Ladeleistung der Wallbox, der Sicherung und der zulässigen Strombelastbarkeit der Leitung. In Deutschland ist die Einbindung in den Hausanschluss kein Fall für Bastellösungen, sondern für eine geprüfte Elektroinstallation. Die Leitung muss dauerhaft für die Last geeignet sein und korrekt abgesichert werden.

Auch die Verlegeart ist relevant. Eine Leitung im Schutzrohr, im Kabelkanal oder direkt im Mauerwerk wird unterschiedlich belastet. Im Außenbereich braucht die Installation einen mechanischen Schutz und oft UV- oder wetterfeste Führung. Für einen aufgeräumten Aufbau und sicheren Leitungsschutz hilft der passende Kabelkanal für die Wallbox, vor allem wenn die Leitung sichtbar verläuft oder das Ladekabel ordentlich geführt werden soll.

Praktisch wichtig sind außerdem die Anschlussarten. Viele Wallboxen werden fest verdrahtet. Dann gehören Aderendhülsen, geeignete Kabelverschraubungen und passende Dichtungen zum Materialbedarf. Bei manchen Installationen kommen Netzwerkkabel oder Steuerleitungen hinzu, etwa für smarte Funktionen oder Lastmanagement.

Welche Schutz- und Sicherungskomponenten sind erforderlich?

Für jede Wallbox-Installation brauchen Sie eine passende Absicherung, einen Leitungsschutzschalter und einen Fehlerstromschutz. Der FI-Schalter beziehungsweise Fehlerstromschutzschalter schützt vor gefährlichen Fehlerströmen, der Leitungsschutzschalter vor Überlast und Kurzschluss. Die genaue Kombination muss zur Wallbox und zur Hausinstallation passen.

Wichtig ist die Unterscheidung zwischen Schutz gegen Überstrom und Schutz gegen Fehlerstrom. Die Absicherung der Wallbox erfolgt nicht nur nach Gefühl, sondern nach elektrischen Kennwerten. Viele Wallboxen verlangen einen FI-Schalter Typ A in Kombination mit einer integrierten DC-Fehlerstromerkennung oder einen FI-Schalter Typ B, wenn der Hersteller das vorgibt. Die Herstellerangaben sind verbindlich.

Zur sicheren Installation gehört außerdem die Erdung. Die Erdung stellt sicher, dass Fehlerströme zuverlässig abgeleitet werden. Ohne korrekte Erdung arbeitet der Schutz nicht zuverlässig. Bei älteren Gebäuden prüft der Elektriker oft zuerst den Zustand der vorhandenen Elektroanlage, bevor die Wallbox installiert wird.

Je nach Hausanschluss kommen weitere Komponenten hinzu, zum Beispiel ein separater Stromkreis, Überspannungsschutz oder ein Schütz. Solche Bauteile sind nicht in jeder Installation nötig, aber sie werden in der Planung oft mitgedacht. Wer eine Wallbox dauerhaft und sicher betreiben will, sollte die Schutztechnik nicht als Zubehör behandeln, sondern als Kern des Installationsmaterials.

Komponente	Aufgabe	Typischer Einsatz
Leitungsschutzschalter	Schützt vor Überlast und Kurzschluss	Immer im Wallbox-Stromkreis
FI-Schalter / Fehlerstromschutzschalter	Schützt bei Fehlerströmen	Immer erforderlich, Ausführung abhängig von Wallbox
Erdung	Leitet Fehlerströme ab	Jede sichere Elektroinstallation
Absicherung	Stellt die elektrische Sicherheit her	In jedem Anschlusskonzept nötig

Welche Befestigungs- und Montagematerialien werden gebraucht?

Für die Wallbox-Montage brauchen Sie eine tragfähige Wandbefestigung, passende Dübel, Schrauben und oft eine Halterung oder Montageplatte. Das Material muss zur Wandart passen, also zu Beton, Ziegel, Holz oder Metall. Falsche Befestigung schwächt die Stabilität und gefährdet die Installation.

Montagematerial beginnt bei der Wallbox-Halterung und endet nicht bei den letzten Schrauben. Auch Abstandshalter, Unterlegscheiben, Kabeldurchführungen und Dichtmaterial können nötig sein. Bei Außenwänden sollten Schrauben und Halterungen korrosionsbeständig sein. Bei unebenen oder gedämmten Wänden braucht die Montage oft zusätzliche Distanzstücke oder eine spezielle Unterkonstruktion.

Der Kabelkanal ist ebenfalls Teil des Montagematerials, wenn die Zuleitung sichtbar oder geschützt geführt werden soll. Ein Kabelkanal schützt vor mechanischer Beschädigung und sorgt für eine saubere Leitungsführung. Die Montage wird dadurch übersichtlicher, und die spätere Wartung fällt leichter.

Die Wallbox selbst wird häufig mit einer Schablone oder mit vorgegebenen Bohrmaßen montiert. Das reduziert Fehler bei der Positionierung. Für Zubehör und Kleinteile gilt: Nur Material verwenden, das mechanisch und elektrisch zur jeweiligen Wallbox passt. Ein universelles Befestigungsteil ist nicht automatisch geeignet.

Wann sollte ein Elektriker das Installationsmaterial prüfen oder auswählen?

Ein Elektriker sollte das Installationsmaterial vor der Montage prüfen, spätestens vor dem Anschluss und vor der Inbetriebnahme. Bei der Wallbox geht es um 230/400 Volt, hohe Dauerlast und eine fachgerechte Absicherung. Die Auswahl der Leitungen, Schutzorgane und Anschlusskomponenten gehört in professionelle Hände.

Der Elektriker prüft zuerst die vorhandene Elektroinstallation. Dazu gehören Hausanschluss, Leitungswege, Absicherung, Erdung und die Belastbarkeit des Stromkreises. Danach entscheidet der Elektriker, ob vorhandene Bauteile weiterverwendet werden können oder ersetzt werden müssen. Gerade bei älteren Installationen ist diese Prüfung wichtig, weil nicht jede Bestandsanlage für eine Wallbox ausgelegt ist.

Auch bei der Inbetriebnahme sollte der Elektriker anwesend sein oder sie durchführen. Dann werden Schutzmaßnahmen, Anschluss und Funktion kontrolliert. Dazu gehören Sichtprüfung, Messungen und der Test der Schutzorgane. Wer eine Wallbox selbst vorbereitet, kann Material zusammenstellen, sollte die endgültige Auswahl aber nicht ohne Elektrofachkraft treffen.

Für viele Projekte ist die sinnvollste Reihenfolge klar: Planung, Materialprüfung, Montage, Anschluss, Inbetriebnahme. So lassen sich Fehlkäufe vermeiden und Nacharbeiten reduzieren. Wenn Sie neben dem Material auch den Ablauf der Wallbox-Montage verstehen wollen, ergänzen die Praxisartikel zu Werkzeug, Halterung und Kabelführung die Materialliste um die nötige Umsetzung.
