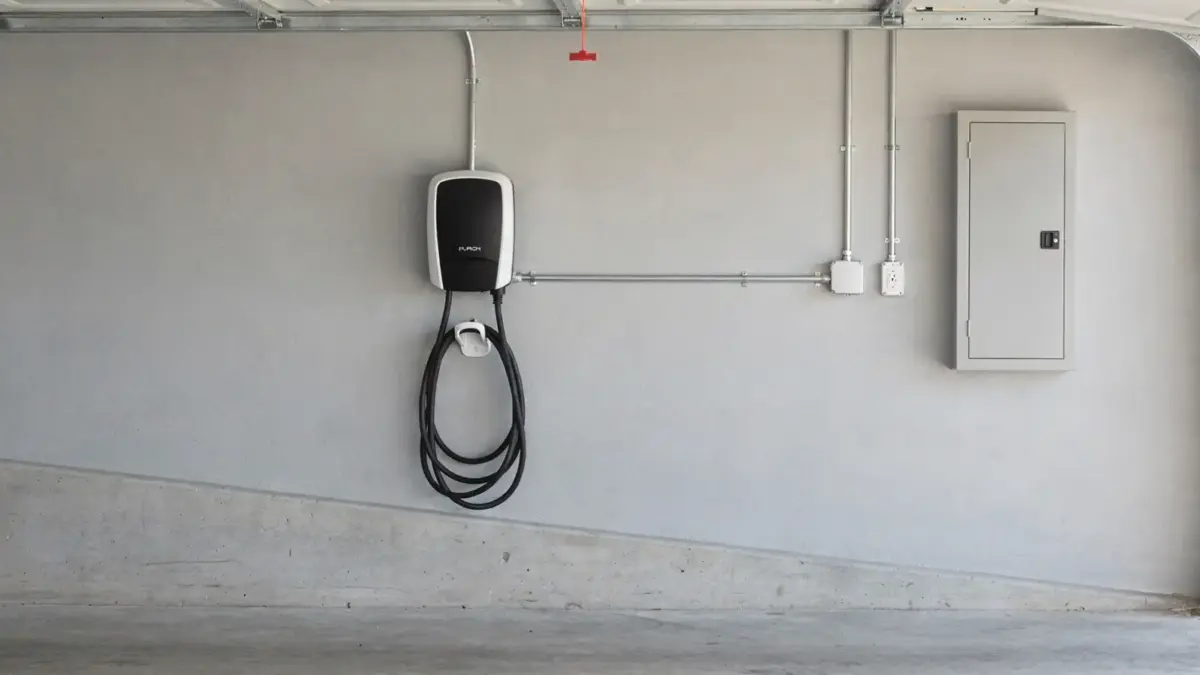

Wallbox Installation Vorschriften: Diese Regeln gelten für Anschluss, Absicherung und Prüfung

Bei der Wallbox-Installation gelten klare technische und rechtliche Vorgaben für Elektroinstallation, Absicherung, Anmeldung und Prüfung. Entscheidend sind eine eigene, belastbare Stromzuleitung, der passende FI-Schalter, ein geeigneter Leitungsschutzschalter und die Einhaltung der DIN VDE 0100-722. Für viele 11-kW-Wallboxen ist außerdem die Anmeldung beim Netzbetreiber nötig.

Die Wallbox-Installation Vorschriften sind die technischen, sicherheitsrelevanten und rechtlichen Anforderungen an Elektroinstallation, Absicherung, Anmeldung und Prüfung einer Ladeeinrichtung für Elektroautos.

Die Regelung rund um Wallbox-Vorschriften betrifft nicht nur die Wallbox selbst, sondern auch Zuleitung, Schutzorgane, Montageort und Dokumentation. Wer eine 11-kW-Wallbox plant, muss die Elektroinstallation von einer Elektrofachkraft prüfen und ausführen lassen. Nur so bleibt die Anlage normgerecht und sicher.

Welche Anforderungen gelten an die Elektroinstallation für eine Wallbox?

Die Elektroinstallation für eine Wallbox braucht einen eigenen Stromkreis, ausreichend Leitungsquerschnitt, eine saubere Erdung und eine Prüfung der vorhandenen Hausinstallation. Eine 11-kW-Wallbox belastet die Installation dauerhaft mit hoher Leistung. Deshalb muss die Elektrofachkraft Netzanschluss, Vorsicherung und Leitungslänge vorab bewerten.

Für die Planung sind einige Punkte verbindlich relevant. Die DIN VDE 0100-722 regelt Stromkreise für das Laden von Elektrofahrzeugen. Die DIN VDE 0100-410 behandelt den Schutz gegen elektrischen Schlag. Beide Normen gehören zu den zentralen Grundlagen jeder Wallbox-Installation. Zusätzlich muss die Wallbox mechanisch und elektrisch so montiert werden, dass kein Wasser, keine Hitze und keine Beschädigung zu Problemen führen.

Ein Carport ist ein typischer Montageort, aber auch dort gelten dieselben Grundregeln. Die Zuleitung muss gegen Beschädigung geschützt sein. Die Montagehöhe und der Schutz vor Spritzwasser hängen vom konkreten Aufbau ab. Für Außenbereiche braucht die Elektroinstallation einen geeigneten Schutz gegen Feuchtigkeit und Witterung. Mehr dazu bündelt der Artikel 11-kW-Wallbox im Carport installieren: Voraussetzungen, Montage und Sicherheit.

Wichtige technische Fakten sind fest etabliert: Eine 11-kW-Wallbox arbeitet an Drehstrom mit 400 Volt. Die maximale Ladeleistung von 11 kW entspricht 16 Ampere pro Phase. Eine 22-kW-Wallbox benötigt 32 Ampere pro Phase und stellt damit deutlich höhere Anforderungen an Zuleitung und Absicherung. Deshalb prüft die Elektrofachkraft immer, ob die bestehende Elektroinstallation diese Last dauerhaft tragen kann.

Welche Vorschriften gelten für Absicherung, FI-Schalter und Leitungsschutz?

Für die Wallbox braucht die Elektroinstallation einen passenden FI-Schalter und einen korrekt dimensionierten Leitungsschutzschalter. Der FI-Schalter schützt vor Fehlerströmen, der Leitungsschutzschalter schützt die Leitung vor Überlast und Kurzschluss. Beide Schutzorgane müssen auf die Wallbox und die Zuleitung abgestimmt sein.

Die DIN VDE 0100-722 fordert einen zusätzlichen Schutz gegen Fehlerströme für Ladeeinrichtungen. In der Praxis ist oft ein FI-Schalter vom Typ A mit 6-mA-DC-Erkennung in der Wallbox oder ein FI-Schalter vom Typ B nötig. Welche Lösung zulässig ist, hängt von der Wallbox und der Herstellerangabe ab. Genauere Details erklärt der Beitrag FI-Schalter für die Wallbox: Pflicht, Typen und Vorschriften.

Der Leitungsschutzschalter muss zur Leitung und zur Nennstromaufnahme passen. Bei einer 11-kW-Wallbox liegt der Nennstrom bei 16 Ampere pro Phase, dennoch darf die Absicherung nicht pauschal gewählt werden. Leitungsquerschnitt, Verlegeart, Leitungslänge und Umgebungstemperatur beeinflussen die zulässige Belastbarkeit. Ein zu knapp dimensionierter Stromkreis führt zu Erwärmung und Abschaltungen, ein zu großzügig gewählter Schutz kann die Leitung unzureichend absichern.

Für die Sicherheit gelten außerdem feste Grundsätze aus der DIN VDE 0100-410. Dazu zählt der Schutz durch automatische Abschaltung im Fehlerfall. Für Ladeeinrichtungen mit hoher Dauerlast prüft die Elektrofachkraft auch Spannungsfall und Selektivität. Die Installation endet also nicht bei der Montage der Wallbox, sondern erst nach der Abstimmung aller Schutzkomponenten.

Bauteil	Aufgabe	Typischer Bezug zur Wallbox
FI-Schalter	Schutz vor Fehlerströmen	Typ A mit 6-mA-DC-Erkennung oder Typ B, je nach Wallbox
Leitungsschutzschalter	Schutz vor Überlast und Kurzschluss	Abstimmung auf Leitung und Ladeleistung
Zuleitung	Stromversorgung der Wallbox	Eigener Stromkreis mit geeigneter Belastbarkeit

Wann ist eine Anmeldung oder Genehmigung der Wallbox-Installation erforderlich?

Eine Wallbox muss häufig beim Netzbetreiber angemeldet werden. In Deutschland ist die Anmeldung beim Netzbetreiber für viele Ladeeinrichtungen vorgeschrieben, besonders bei einer 11-kW-Wallbox. Eine 22-kW-Wallbox braucht in der Regel eine vorherige Genehmigung des Netzbetreibers. Die Elektrofachkraft übernimmt diese Meldung meist im Zuge der Installation.

Der Grund ist einfach: Der Netzbetreiber muss wissen, wenn zusätzliche Dauerlasten am Hausanschluss entstehen. Die Wallbox kann den Leistungsbedarf des Gebäudes deutlich erhöhen. Deshalb prüft der Netzbetreiber, ob der Hausanschluss geeignet ist oder ob ein Ausbau nötig wird. Die Anmeldung betrifft nicht die Nutzung der Wallbox im Alltag, sondern die Erstinbetriebnahme und die Netzverträglichkeit.

Ob zusätzlich eine interne Zustimmung nötig ist, hängt vom Eigentums- und Nutzungsverhältnis ab. In Mietshäusern und Wohnungseigentümergemeinschaften gelten weitere Regeln, die hier nicht im Mittelpunkt stehen. Für Einfamilienhäuser ist vor allem die technische Meldung beim Netzbetreiber wichtig. Die Anmeldung schützt vor Problemen mit dem Netzanschluss und vor Konflikten mit dem Stromversorger.

Wichtig bleibt: Eine Wallbox darf nicht einfach an irgendeine Steckdose angeschlossen werden. Eine normale Haushaltssteckdose ist nicht für dauerhaft hohe Ladeleistungen ausgelegt. Die Installation einer Wallbox braucht deshalb immer eine belastbare Elektroinstallation und eine fachliche Freigabe des Anschlusses.

Welche Normen und Prüfungen sind nach der Installation einzuhalten?

Nach der Installation braucht die Wallbox eine Prüfung nach der Installation durch eine Elektrofachkraft. Diese Prüfung umfasst Sichtprüfung, Messungen und Funktionsprüfung. Ziel ist der Nachweis, dass die Wallbox sicher arbeitet und die Schutzmaßnahmen korrekt auslösen. Ohne diese Prüfung bleibt die Anlage unvollständig dokumentiert.

Die Prüfung stützt sich auf die einschlägigen Regeln der Elektrotechnik, vor allem auf die DIN VDE 0100-600 für die Erstprüfung elektrischer Anlagen. Bei Ladeeinrichtungen kommen zusätzlich die Vorgaben aus DIN VDE 0100-722 und DIN VDE 0100-410 zum Tragen. Die Elektrofachkraft prüft unter anderem Schutzleiter, Isolationswiderstand, Auslöseverhalten des FI-Schalters und die richtige Zuordnung des Leitungsschutzschalters.

Der Beitrag Prüfung nach der Wallbox-Installation: Ablauf, Messungen und Normen zeigt den Ablauf im Detail. Dort wird auch deutlich, warum die Dokumentation wichtig ist. Sie belegt, dass die Wallbox-Installation nicht nur montiert, sondern auch normgerecht geprüft wurde.

Für die Praxis gilt: Die Installation ist erst dann abgeschlossen, wenn Wallbox, Elektroinstallation, Schutzgeräte und Prüfung zusammenpassen. Wer auf einen Carport, lange Leitungswege oder mehrere Ladepunkte setzt, braucht oft zusätzliche Planung. Die Normen geben dafür den Rahmen vor. Die Elektrofachkraft setzt diesen Rahmen vor Ort um und dokumentiert die Ergebnisse nachvollziehbar.

Zusammengefasst zählen bei Wallbox-Installation Vorschriften vier Punkte: korrekte Elektroinstallation, passende Absicherung, Anmeldung beim Netzbetreiber und Prüfung nach der Installation. Genau diese vier Schritte entscheiden darüber, ob die Wallbox dauerhaft sicher und zulässig betrieben werden kann.
