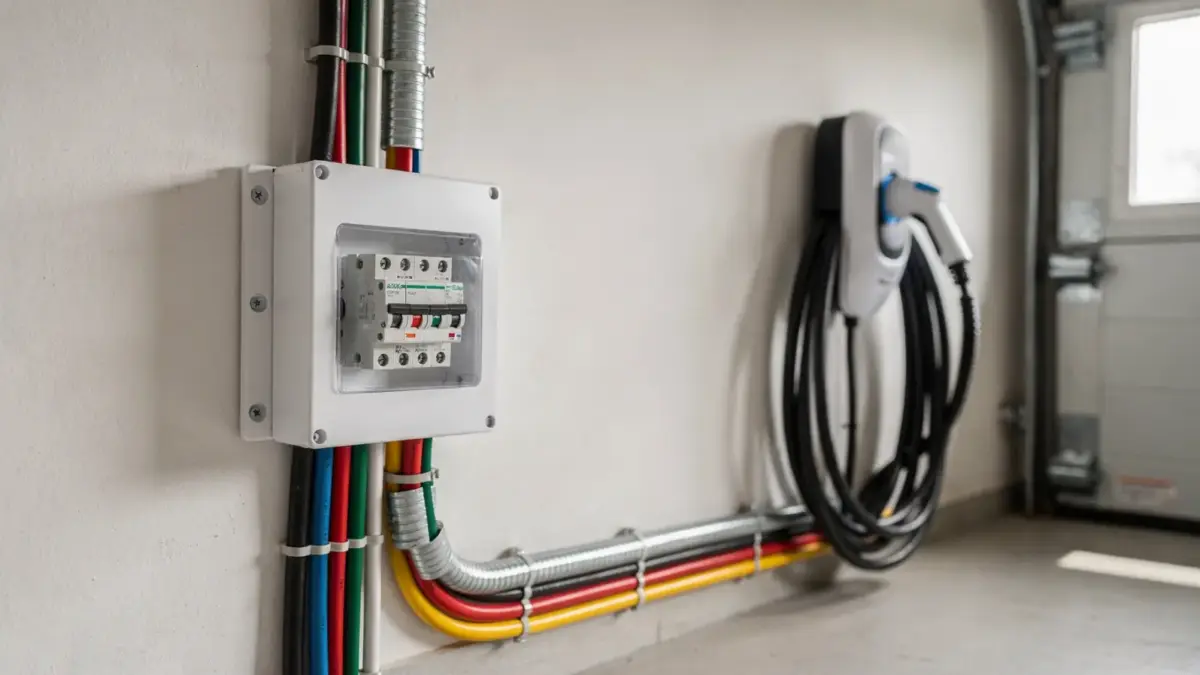

Leitungsschutzschalter für die 11-kW-Wallbox richtig wählen

Leitungsschutzschalter: Für eine 11-kW-Wallbox^* an Drehstrom fließen rund 16 A pro Außenleiter. Üblich ist daher ein dreipoliger Leitungsschutzschalter mit 16 A, Charakteristik B oder C. Die tatsächliche Auslegung hängt vom Kabelquerschnitt, der Verlegeart und der Leitungslänge ab und muss der Elektrofachkraft anhand der Norm DIN VDE 0100-430 nachgewiesen werden.

Ein Leitungsschutzschalter schützt die Zuleitung zur Wallbox vor Überlast und Kurzschluss und schaltet den Stromkreis bei zu hohem Strom selbsttätig ab. Bei einer 11-kW-Wallbox mit Drehstromanschluss ist die passende Absicherung kein Detail, sondern Grundlage für sicheren Dauerbetrieb – Hintergründe zu Normen und Prüfpflichten finden Sie in der Rubrik Sicherheit. Entscheidend sind dabei nicht nur die Nennleistung der Wallbox, sondern auch Kabelquerschnitt, Verlegeart, Umgebungstemperatur und Leitungslänge. Wer nur auf den Wert der Wallbox schaut, riskiert eine Unterdimensionierung der Leitung. Die konkrete Auswahl trifft immer eine Elektrofachkraft, die die gesamte Installation berücksichtigt.

Kurz zusammengefasst: Eine 11-kW-Wallbox zieht an Drehstrom etwa 16 A je Außenleiter, wofür in der Praxis meist ein 16-A-Leitungsschutzschalter zum Einsatz kommt. Ob dieser Wert tatsächlich passt, entscheidet aber erst das Zusammenspiel aus Kabelquerschnitt, Verlegeart und Leitungslänge – nicht die Wallbox allein.

solar+moreMatis FI Schutzschalter Typ B allstromsensitiv 30mA/40A 4-Pol Intertek

• Erkennt nicht nur normalen AC, sondern auch hochfrequenten AC und kleinste DC-Fehlerströme (TYP B)
• Für Wallboxen / Ladestationen zugelassen
• 4 polig 30mA, hohe Ausschaltkapazität bis zu 10 KA

98,00 €

Bei Amazon ansehen→Preis prüfen

Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.24.10.2026 14:25 Alle Angaben ohne Gewähr.

Das Wichtigste in Kürze

• Stromfluss bei 11 kW: rund 16 A pro Außenleiter bei Drehstrom
• Üblicher Leitungsschutzschalter: 3-polig, 16 A, Charakteristik B oder C
• Mindestquerschnitt Leistungsstromkreise: 1,5 mm² Kupfer nach DIN VDE 0100-520
• Genehmigungsgrenze Netzbetreiber: ab 12 kVA Anmelde- bzw. Genehmigungspflicht laut Bundesnetzagentur
• Reaktionsfrist Netzbetreiber: Rückmeldung innerhalb von 2 Monaten nach Mitteilung
• Belastbarkeit hängt ab von: Querschnitt, Verlegeart, Adernzahl, Umgebungstemperatur

Welche Aufgabe hat die Leitungsabsicherung bei einer Wallbox?

Die Leitungsabsicherung schützt das Kabel zwischen Zählerschrank und Wallbox vor Erwärmung durch zu hohen Strom. Ein Leitungsschutzschalter, wie er ausführlich bei Wikipedia zum Stichwort Leitungsschutzschalter beschrieben wird, unterbricht dabei den Stromkreis selbsttätig bei Überlast oder Kurzschluss und lässt sich anschließend wieder einschalten – anders als eine Schmelzsicherung.

Die Absicherung bezieht sich immer auf die Leitung, nicht direkt auf die Wallbox. Das bedeutet: Der Schutzschalter muss so gewählt werden, dass er auslöst, bevor das Kabel durch Überlast Schaden nimmt. Die Wallbox selbst regelt zusätzlich den Ladestrom, ersetzt aber keinen Leitungsschutz. Beide Systeme arbeiten zusammen, erfüllen jedoch unterschiedliche Aufgaben – die Wallbox begrenzt den Ladevorgang, der Schutzschalter schützt die feste Elektroinstallation im Gebäude.

Welcher Leitungsschutzschalter ist für 11 kW üblich?

Für eine 11-kW-Wallbox mit Drehstromanschluss fließen bei voller Leistung rund 16 A je Außenleiter. In der Praxis wird deshalb häufig ein dreipoliger Leitungsschutzschalter mit 16 A und Charakteristik B oder C verbaut, abgestimmt auf den vorhandenen Kabelquerschnitt. Wer eine Reise an den Bodensee plant, findet dort Hotelangebote rund um den See nach Ort, Lage und Reiseanlass.

Ab wann ein höherer Wert wie 20 A oder 32 A sinnvoll ist, hängt von der individuellen Installation ab: Bei größerem Kabelquerschnitt, kurzer Leitungslänge und günstiger Verlegeart kann die Fachkraft eine höhere Absicherung wählen, etwa wenn Reserven für spätere Erweiterungen eingeplant werden. Für Standardinstallationen mit typischem Querschnitt reicht die 16-A-Absicherung meist aus. Wer plant, die Wallbox später mit höherer Leistung zu betreiben oder mehrere Ladepunkte zu versorgen, sollte das schon bei der Erstinstallation berücksichtigen – ein Blick auf den Hausanschluss für die Wallbox zeigt, ob die Kapazität dafür ausreicht.

Wie werden Kabelquerschnitt und Absicherung aufeinander abgestimmt?

Kabelquerschnitt und Leitungsschutzschalter müssen so gewählt werden, dass die Absicherung unterhalb der zulässigen Strombelastbarkeit des Kabels liegt. Die Strombelastbarkeit einer Leitung wird laut Wikipedia-Artikel zur Überstromschutzeinrichtung hauptsächlich durch Leiterquerschnitt und Verlegeart bestimmt.

Passen Querschnitt und Sicherung nicht zusammen, gibt es zwei Lösungswege: entweder wird ein größerer Kabelquerschnitt verlegt, oder der Leitungsschutzschalter wird auf einen niedrigeren Wert reduziert. Ein Beispiel aus der Praxis: Ein Kabel mit 1,5 mm² darf oft nur mit rund 15,5 A belastet und deshalb mit 13 A abgesichert werden – für Leistungsstromkreise gilt zudem ein Mindestquerschnitt von 1,5 mm² nach DIN VDE 0100-520. Für eine 11-kW-Wallbox wird in der Regel ein deutlich größerer Querschnitt verlegt, damit der 16-A-Schutzschalter zur Leitung passt. Die genaue Dimensionierung berücksichtigt auch das Ladekabel selbst; Details dazu finden sich im Beitrag zum Ladekabel-Querschnitt bei 11-kW-Wallboxen.

Woran erkennt man eine falsche oder zu knappe Absicherung?

Eine zu knapp bemessene Absicherung zeigt sich durch häufiges Auslösen des Schutzschalters bei normalem Ladebetrieb oder durch spürbare Erwärmung von Kabel und Verteilerkasten. Beides sind Warnsignale, die auf eine falsche Dimensionierung hindeuten.

Ein verbreitetes Missverständnis ist die Annahme, die Absicherung müsse sich allein nach der Nennleistung der Wallbox richten. Richtig ist: Sie muss zur Leitung passen, die tatsächlich verlegt wurde – inklusive Länge, Verlegeart und Umgebungstemperatur. Wird die Absicherung zu hoch gewählt, löst der Schutzschalter im Fehlerfall zu spät aus, und die Leitung kann sich unbemerkt überhitzen. Wird sie zu niedrig gewählt, kommt es zu ständigen Fehlauslösungen, ohne dass ein echter Fehler vorliegt. Die Elektrofachkraft prüft daher bei der Installation die gesamte Strecke vom Zählerschrank bis zur Wallbox und gleicht die Werte mit den Tabellen der DIN VDE 0298-4 ab, bevor der Leitungsschutzschalter final eingebaut wird.

Was ändert sich bei langen Leitungen, Drehstrom und Dauerlast?

Lange Leitungswege, Drehstrombetrieb und dauerhafte Volllast verändern die zulässige Absicherung, weil sich die Strombelastbarkeit der Leitung unter diesen Bedingungen verringern kann. Je länger das Kabel und je höher die Umgebungstemperatur, desto vorsichtiger muss dimensioniert werden.

Eine 11-kW-Wallbox lädt oft über Stunden mit konstanter Last – anders als kurzzeitige Spitzenlasten im Haushalt. Diese Dauerlast stellt höhere Anforderungen an die Leitung als ein kurz betriebenes Gerät. Die Referenzverlegeart nach DIN VDE 0298-4 legt fest, welche Belastbarkeit bei fester Verlegung im jeweiligen Umfeld zulässig ist, etwa in Kabelkanälen, unter Putz oder im Freien. Bei sehr langen Leitungen kann außerdem der Spannungsfall relevant werden, was zusätzlich einen größeren Querschnitt erfordert. Für Leistungen über 12 kVA – was bei 11 kW annähernd erreicht wird – verlangt der Netzbetreiber laut Bundesnetzagentur zudem eine Genehmigung vor der Inbetriebnahme, auf die er innerhalb von zwei Monaten reagieren muss. Wer die Installation selbst plant, sollte diese Zusammenhänge kennen; eine Übersicht dazu bietet der Beitrag Wallbox sicher laden.

Leitungsschutzschalter im Vergleich für den Wallbox-Betrieb

Nennstrom	Typischer Einsatz	Voraussetzung
16 A	Standard bei 11-kW-Wallbox	Passender Querschnitt, kurze bis mittlere Leitungslänge
20 A	Reserve für spätere Erweiterung	Größerer Querschnitt, günstige Verlegeart
32 A	Höhere Ladeleistung oder mehrere Verbraucher	Deutlich größerer Querschnitt, Prüfung durch Fachkraft nötig

Quellen

Verwendete Quellen

Quelle	Adresse
Wikipedia: Leitungsschutzschalter	de.wikipedia.org

Mehr zum Thema im Bereich Sicherheit · Passend dazu: Integrierte DC-Fehlerstromerkennung in der Wallbox erklärt · Typ-B-FI bei der Wallbox: Wann er vorgeschrieben ist

Häufige Fragen zum Leitungsschutzschalter bei der Wallbox

Für wen reicht eine Standardabsicherung mit 16 A aus?

Eine Standardabsicherung mit 16 A reicht für die meisten Einfamilienhaus-Installationen mit typischem Kabelquerschnitt und kurzer bis mittlerer Leitungslänge aus. Voraussetzung ist, dass die Elektrofachkraft die Verlegeart und den Querschnitt entsprechend geprüft hat und keine besonderen Bedingungen wie hohe Umgebungstemperaturen oder sehr lange Leitungswege vorliegen.

Was passiert bei Überlast oder zu geringer Absicherung?

Bei Überlast löst der Leitungsschutzschalter aus und unterbricht den Stromkreis, bevor sich die Leitung gefährlich erwärmt. Ist die Absicherung dagegen zu gering gewählt, kommt es zu häufigen, unnötigen Abschaltungen während des Ladevorgangs, ohne dass tatsächlich ein Fehler in der Anlage vorliegt.

Wie prüft die Elektrofachkraft, ob die Absicherung passt?

Die Elektrofachkraft ermittelt zunächst Querschnitt, Verlegeart und Länge der Leitung und gleicht diese Werte mit den Tabellen der DIN VDE 0298-4 ab. Erst danach wird der passende Leitungsschutzschalter ausgewählt und der Nachweis für die gesamte Installation dokumentiert.

Warum darf die Absicherung nicht allein nach der Wallbox gewählt werden?

Die Wallbox gibt nur den maximal möglichen Ladestrom vor, sagt aber nichts über die tatsächliche Belastbarkeit der verlegten Leitung aus. Ohne Berücksichtigung von Querschnitt, Verlegeart und Umgebungsbedingungen besteht das Risiko einer Unter- oder Überdimensionierung der Sicherung.

Welche Rolle spielt der Fehlerstromschutz zusätzlich zum Leitungsschutzschalter?

Der Leitungsschutzschalter schützt die Leitung vor Überlast und Kurzschluss, ersetzt aber keinen Fehlerstromschutz gegen gefährliche Berührungsspannungen. Mehr zur ergänzenden Erkennung von Fehlerströmen erklärt der Beitrag zur integrierten DC-Fehlerstromerkennung in der Wallbox.

Fazit: 16 A ist der übliche Ausgangswert, die Leitung entscheidet

Für eine 11-kW-Wallbox an Drehstrom ist ein dreipoliger Leitungsschutzschalter mit 16 A der übliche Ausgangspunkt, da rund 16 A pro Außenleiter fließen. Ob dieser Wert tatsächlich zulässig ist, hängt vom Kabelquerschnitt, der Verlegeart und der Leitungslänge ab – Mindestquerschnitte und Referenzverlegearten sind in der DIN VDE 0100-520 und DIN VDE 0298-4 festgelegt. Ab 12 kVA Anschlussleistung verlangt der Netzbetreiber zusätzlich eine Genehmigung, auf die er laut Bundesnetzagentur innerhalb von zwei Monaten reagieren muss. Die endgültige Wahl der Absicherung bleibt daher Aufgabe der Elektrofachkraft, nicht eine reine Herstellerangabe der Wallbox.

Stand: September 2026
