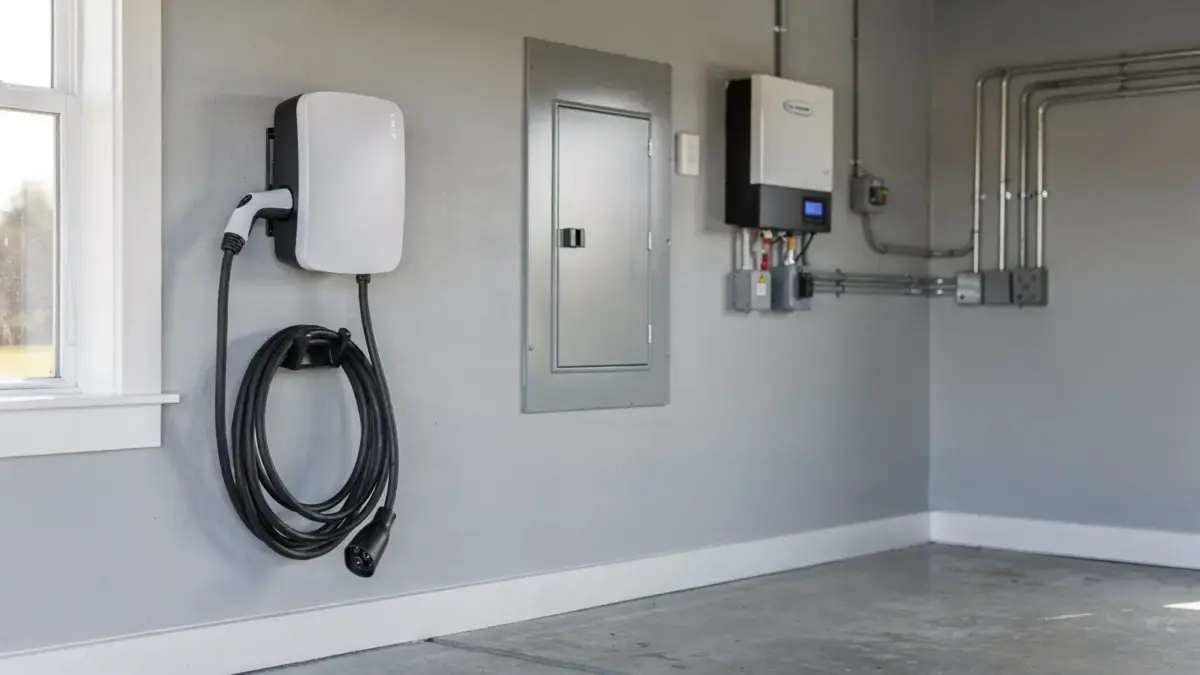

Welche Normen gelten für Wallbox und PV-Installation?
Für Wallbox und Photovoltaikanlage gelten vor allem VDE- und DIN-Normen für sicheren Anschluss, Schutz und Netzverträglichkeit. Entscheidend sind unter anderem DIN VDE 0100-722, DIN VDE 0100-410, DIN VDE 0100-712, DIN VDE 0100-530 und VDE-AR-N 4100. Der Netzanschluss, der Schutz mit FI-Schalter und der Einbau durch einen Elektrofachbetrieb sind zentral.
Normen für Wallbox und PV-Installation sind die technischen und rechtlichen Vorgaben, die festlegen, wie eine Wallbox, eine Photovoltaikanlage und die elektrische Einbindung sicher, normgerecht und regelkonform geplant, installiert und betrieben werden. Einen guten Überblick zur Einordnung bietet die Rubrik technische Normen.
Welche Normen gelten für Wallbox und PV-Installation?
Für Wallbox und Photovoltaikanlage gelten vor allem die elektrotechnischen Regeln aus dem VDE- und DIN-Umfeld. Wichtig sind Normen für Schutz gegen elektrischen Schlag, Leitungsführung, Netzanschluss, Überspannungsschutz und die Einbindung von Erzeugungsanlage und Ladestation.
Die DIN VDE 0100-722 behandelt Ladepunkte für Elektrofahrzeuge. Die DIN VDE 0100-410 regelt den Schutz gegen elektrischen Schlag. Die DIN VDE 0100-530 beschreibt Auswahl und Errichtung elektrischer Betriebsmittel, also auch Schutz- und Schaltgeräte. Für Photovoltaikanlagen ist die DIN VDE 0100-712 maßgeblich. Für den Netzanschluss im Niederspannungsnetz spielt die VDE-AR-N 4100 eine wichtige Rolle.
Bei einer Wallbox mit Photovoltaikanlage geht es nicht nur um zwei getrennte Systeme. Die Wallbox muss zur Hausinstallation passen. Die Photovoltaikanlage muss mit Wechselrichter, Zählkonzept und Netzanschluss sauber in die Elektroanlage eingebunden sein. In der Praxis prüft der Elektrofachbetrieb deshalb immer die gesamte Anlage und nicht nur die Ladestation.
Welche VDE- und DIN-Normen sind beim Zusammenspiel von Wallbox und PV relevant?
Beim Zusammenspiel von Wallbox und Photovoltaikanlage sind vor allem DIN VDE 0100-722, DIN VDE 0100-410, DIN VDE 0100-712 und DIN VDE 0100-530 relevant. Diese Normen decken Ladeeinrichtung, Schutzmaßnahmen, PV-Integration und die Auswahl elektrischer Betriebsmittel ab.
Die DIN VDE 0100-722 fordert für Ladepunkte einen eigenen Stromkreis. Dieser Stromkreis muss auf die Dauerlast der Wallbox ausgelegt sein. Die Norm verlangt außerdem eine geeignete Abschalt- und Schutztechnik. Die DIN VDE 0100-410 schreibt den Schutz gegen elektrischen Schlag vor und ist die Grundlage für den Einsatz von Fehlerstromschutzschaltern, also FI-Schaltern beziehungsweise RCDs.
Die DIN VDE 0100-712 gilt für Photovoltaikanlagen und regelt die elektrische Sicherheit der Generatorseite, der Wechselrichter-Einbindung und der Leitungsführung. Die DIN VDE 0100-530 betrifft die Auswahl von Schutz- und Schaltgeräten. Dazu gehören auch FI-Schalter, Leitungsschutzschalter und Überspannungsschutz. Für die Gesamtanlage ist die Abstimmung zwischen Wallbox, Photovoltaikanlage und Hausanschluss entscheidend.
Ein Lastmanagement gehört nicht zu jeder Norm als Pflichtbestandteil, wird aber in vielen Installationen technisch notwendig. Eine Wallbox mit Lastmanagement verhindert, dass Hausanschluss und übrige Verbraucher überlastet werden. Das ist besonders wichtig, wenn gleichzeitig Wärmepumpe, Wallbox und Photovoltaikanlage im Haus arbeiten. Mehr zur Einordnung von Hausanschluss und Installation erklärt der Beitrag Wallbox im Einfamilienhaus: Auswahl, Voraussetzungen, Installation und Anmeldung.
Welche Anforderungen gelten für Installation, Schutz und Netzanschluss?
Für Installation, Schutz und Netzanschluss gelten klare Mindestanforderungen: geeignete Leitung, passende Absicherung, Fehlerstromschutz, Überspannungsschutz und normgerechte Netztrennung oder Netzkopplung. Eine Wallbox darf nicht einfach an irgendeinen Stromkreis angeschlossen werden.
Eine Wallbox benötigt in der Regel einen eigenen Stromkreis. Bei vielen Installationen ist ein FI-Schalter nötig. Je nach Wallbox und Herstellervorgaben kommen ein RCD Typ A-EV oder ein RCD Typ B zum Einsatz. Der konkrete Typ hängt davon ab, ob die Wallbox eine glatte Gleichfehlerstromerkennung integriert hat. Ohne diese Schutztechnik kann ein vorgeschalteter Standard-RCD Typ A unzureichend sein.
Auch der Überspannungsschutz ist wichtig. Die DIN VDE 0100-443 und DIN VDE 0100-534 regeln den Schutz vor transienten Überspannungen und die Auswahl von Überspannungsschutzeinrichtungen. Bei Photovoltaikanlagen und Wallboxen ist das besonders relevant, weil beide Systeme empfindliche Elektronik enthalten. Der Wechselrichter der Photovoltaikanlage und die Wallbox profitieren von sauberem Überspannungsschutz auf der AC- und je nach Aufbau auch auf der DC-Seite.
Für den Netzanschluss gilt die VDE-AR-N 4100 als zentrale Anwendungsregel im Niederspannungsnetz. Sie betrifft unter anderem den Anschluss von Erzeugungsanlagen und die Anforderungen an Zählerplätze und technische Anschlussbedingungen. Die Photovoltaikanlage darf nicht ohne Prüfung in das Netz des Anschlussnehmers eingespeist werden. Die Ladestation muss ebenfalls mit der Hausinstallation abgestimmt sein, damit der Netzanschluss die Lasten sicher trägt.
Typische Pflichtpunkte in der Praxis sind außerdem Leiterquerschnitt, Spannungsfall, Abschaltbedingungen und die richtige Selektivität der Schutzorgane. Diese Punkte prüft ein Elektrofachbetrieb vor der Montage. Bei einer Kombination aus Photovoltaikanlage und Wallbox prüft der Elektrofachbetrieb auch, ob der Wechselrichter und die Ladestation gemeinsam betrieben werden können, ohne den Hausanschluss zu überlasten.
| Thema | Relevante Normen/Vorgaben | Praktische Bedeutung |
|---|---|---|
| Wallbox-Ladepunkt | DIN VDE 0100-722 | Eigener Stromkreis, sichere Errichtung, Schutzmaßnahmen |
| Personenschutz | DIN VDE 0100-410 | Schutz gegen elektrischen Schlag, RCD-Einsatz |
| Photovoltaikanlage | DIN VDE 0100-712 | Elektrische Sicherheit der PV-Installation |
| Schalt- und Schutzgeräte | DIN VDE 0100-530 | Auswahl von FI-Schalter, Sicherung, Abschalttechnik |
| Netzanschluss | VDE-AR-N 4100 | Anschlussregeln für das Niederspannungsnetz |
Welche Rolle spielen Anmeldung, Betreiberpflichten und Fachbetrieb?
Anmeldung, Betreiberpflichten und Elektrofachbetrieb sind Pflichtbestandteile einer normgerechten Wallbox- und PV-Installation. Eine Wallbox und eine Photovoltaikanlage müssen vor dem Betrieb je nach Leistung und Netzsituation beim Netzbetreiber angemeldet werden.
Die Anmeldung beim Netzbetreiber ist wichtig, weil der Netzbetreiber den Hausanschluss, den Zählerplatz und die Netzverträglichkeit prüfen muss. Eine Photovoltaikanlage wird in Deutschland grundsätzlich netzseitig gemeldet, bevor sie in Betrieb geht. Auch eine Wallbox mit höherer Ladeleistung kann meldepflichtig sein oder zustimmungspflichtig werden. Die genauen Schritte hängen von Netzbetreiber und Leistung ab, der Fachbetrieb kennt die lokalen Vorgaben.
Der Elektrofachbetrieb übernimmt die fachgerechte Planung, Montage, Prüfung und Dokumentation. Dazu gehören Messungen, Schutzprüfung und die Abstimmung mit dem Netzanschluss. Bei einer Wallbox mit Photovoltaikanlage prüft der Elektrofachbetrieb außerdem, ob Lastmanagement, Wechselrichter, Überspannungsschutz und RCD-Konzept zusammenpassen. Für Betreiber bleibt wichtig: Nur eine geprüfte Anlage erfüllt die technischen Vorgaben und reduziert das Risiko von Ausfällen, Fehlfunktionen und Haftungsproblemen.
Wer eine Wallbox im Einfamilienhaus plant, sollte die Voraussetzungen früh prüfen. Wer eine geeignete Ladestation auswählt, sollte auch auf Schutzkonzept und Herstellerangaben achten. Hilfreich ist dafür der Überblick zu 11-kW-Wallbox-Hersteller: Gute Marken, Funktionen und Auswahlkriterien.
Wichtige Fakten im Überblick: Eine typische Wallbox lädt mit 11 kW oder 22 kW; 11 kW sind in Wohngebäuden besonders verbreitet. Eine PV-Anlage arbeitet auf der Generator- und Wechselrichterseite mit Gleich- und Wechselstrom. Ein RCD Typ A-EV oder Typ B kann je nach Wallbox erforderlich sein. Die VDE-AR-N 4100 betrifft den Netzanschluss im Niederspannungsnetz. Die DIN VDE 0100-722 gilt speziell für Ladeeinrichtungen von Elektrofahrzeugen. Diese Regeln bilden zusammen die Basis für einen sicheren Betrieb von Wallbox und Photovoltaikanlage.
