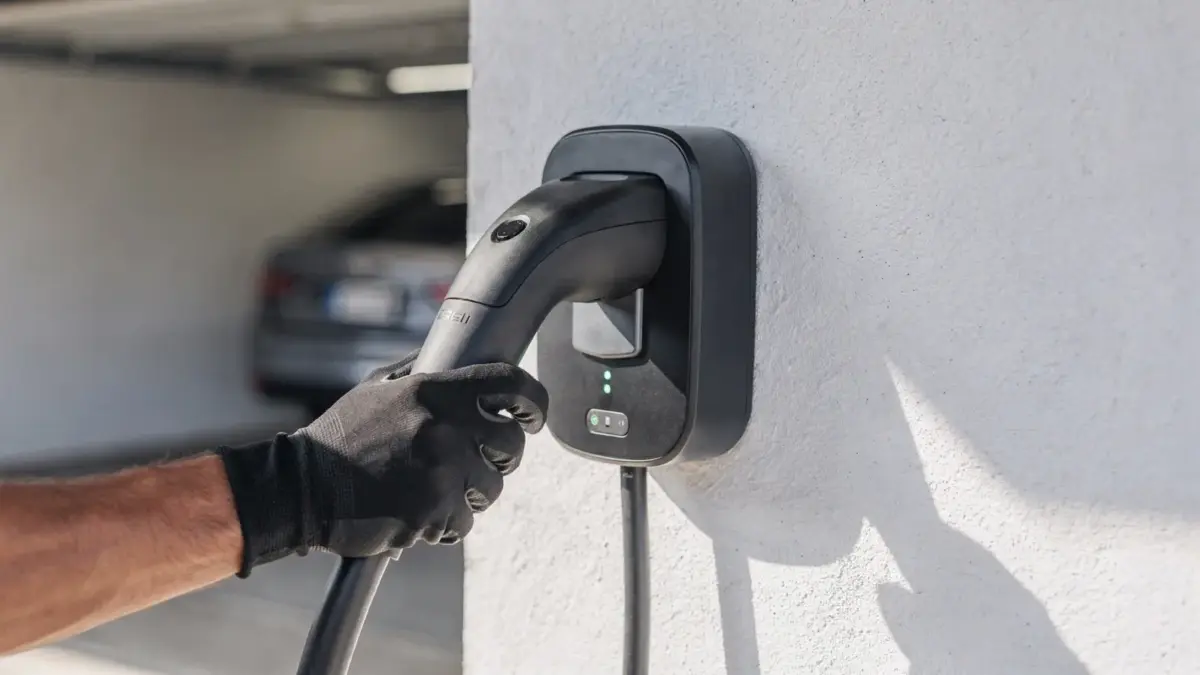

Wallbox-Test nach der Montage: So prüfen Sie Sicherheit und Funktion
Ein Wallbox-Test nach der Montage prüft, ob die Wallbox elektrisch sicher angeschlossen ist, korrekt startet und das Laden freigibt. Dazu gehören Sichtprüfung, Spannungsprüfung, FI/RCD- und Leitungsschutzschalter-Kontrolle, Fahrzeugerkennung und ein erster Ladevorgang mit passendem Ladekabel. Die Prüfung vor der Inbetriebnahme gehört in die Hände einer Elektrofachkraft.
Ein Wallbox-Test nach der Montage ist die systematische Prüfung, ob die Wallbox nach der Installation elektrisch sicher, korrekt angeschlossen und funktionsfähig ist.
Die Montage prüfen heißt in der Praxis: Anschlüsse kontrollieren, Schutzorgane prüfen und den ersten Ladeversuch sauber dokumentieren. Nur so lässt sich erkennen, ob Montage, Installation und Inbetriebnahme zusammenpassen.
Wie prüfe ich die Wallbox nach der Montage Schritt für Schritt?
Prüfen Sie zuerst die Montage sichtbar, dann die elektrische Funktion und zuletzt die Ladefreigabe mit dem Fahrzeug. Eine Elektrofachkraft kontrolliert vor der Inbetriebnahme die Klemmen, den festen Sitz der Leitungen, den FI/RCD, den Leitungsschutzschalter und den Testlauf mit Ladekabel.
Der Ablauf ist klar strukturiert. Zuerst kontrolliert die Elektrofachkraft das Gehäuse auf Schäden, prüft die Zugentlastung und vergleicht die Verdrahtung mit dem Schaltplan. Danach folgt die Spannungsprüfung an den relevanten Klemmen. Bei einer dreiphasigen Wallbox kommt zusätzlich die Phasenprüfung dazu, damit die Phasenfolge und die Versorgung stimmen. Erst danach startet die Inbetriebnahme.
Im nächsten Schritt wird die Wallbox eingeschaltet und beobachtet. Eine Status-LED zeigt oft den Bereitschaftszustand, die Ladefreigabe oder eine Störung. Dann wird ein Fahrzeug mit passendem Ladekabel angeschlossen. Die Wallbox muss das Fahrzeug erkennen, die Schützfreigabe auslösen und den Ladevorgang starten. Bleibt das Laden aus, liegt der Fehler meist an der Fahrzeugerkennung, an einer Schutzabschaltung oder am Ladekabel.
Für die Planung der Montage und der Anschlussbedingungen hilft der Beitrag 11-kW-Wallbox anschließen: Voraussetzungen, Ablauf und Sicherheit. Dort stehen auch die typischen Voraussetzungen für 11 kW im Zusammenhang mit Installation und Anschluss.
Welche Sicherheitsprüfungen sind vor der ersten Inbetriebnahme nötig?
Vor der ersten Inbetriebnahme braucht die Wallbox eine Sicherheitsprüfung durch eine Elektrofachkraft. Dazu gehören Sichtprüfung, Schutzleiterprüfung, Isolations- und Spannungsprüfung sowie die Kontrolle von FI/RCD und Leitungsschutzschalter. Nur so lässt sich ein sicherer Erstbetrieb bewerten.
Die wichtigsten Prüfungen sind eindeutig. Der FI/RCD schützt vor Fehlerströmen. Der Leitungsschutzschalter schützt die Zuleitung vor Überlast und Kurzschluss. Beide Schutzorgane müssen zur Wallbox und zur Leitung passen. In Deutschland werden Wallboxen mit 11 kW in der Regel an einem geeigneten dreiphasigen Anschluss betrieben. Eine Wallbox mit 11 kW zieht bei 400 Volt rund 16 Ampere pro Phase. Diese Größenordnung zeigt, warum Schutz und Leitungsauslegung zusammengehören.
Zur Sicherheitsprüfung gehört auch, ob die Leitung mechanisch geschützt ist und die Montage keine Quetschung, keine lockeren Klemmen und keine beschädigte Isolation aufweist. Eine Spannungsprüfung bestätigt, dass an den vorgesehenen Punkten die richtige Versorgung anliegt. Eine Phasenprüfung stellt sicher, dass alle drei Phasen korrekt anliegen, wenn die Wallbox dreiphasig arbeitet. Bei Fehlern wird die Inbetriebnahme sofort unterbrochen.
Ein weiterer Punkt ist die Netzwerk- oder Steueranbindung, falls die Wallbox eine Ladefreigabe über App, RFID oder Lastmanagement nutzt. Dann muss die Wallbox die Freigabe korrekt annehmen. Fehlt die Freigabe, startet der Ladevorgang nicht, obwohl die Montage elektrisch korrekt sein kann.
Bei unsicherer Ausführung gilt: Die Elektrofachkraft misst, bewertet und gibt die Wallbox erst frei, wenn die Sicherheitsprüfung abgeschlossen ist. Das schützt Personen, Fahrzeug und Hausinstallation.
Welche Anzeigen, Fehlermeldungen und Statussignale sollte ich kontrollieren?
Kontrollieren Sie Status-LED, Fehlermeldung, Freigabeanzeige und eventuelle Akustiksignale direkt nach dem Einschalten. Die Wallbox muss einen klaren Bereitschaftszustand zeigen, bevor das Fahrzeug angeschlossen wird. Blinkcodes und Störmeldungen weisen oft direkt auf den Fehler hin.
Die Status-LED liefert die erste Diagnose. Viele Wallboxen zeigen mit Farben oder Blinkmustern an, ob die Wallbox betriebsbereit, lädt oder eine Störung meldet. Eine rote Anzeige oder ein wiederholtes Blinken steht häufig für eine Fehlfunktion, eine Schutzabschaltung oder einen Kommunikationsfehler. Die genaue Bedeutung hängt vom Hersteller ab, deshalb zählt die Herstelleranzeige mehr als eine allgemeine Deutung.
Eine Fehlermeldung im Display oder in der App kann auf fehlende Netzversorgung, eine unterbrochene Ladefreigabe, einen ausgelösten FI/RCD oder einen Fehler in der Fahrzeugerkennung hinweisen. Auch ein nicht eingerastetes Ladekabel führt oft zu einer Störmeldung. Prüfen Sie deshalb immer zuerst Status-LED, Steckverbindung und Freigabe, bevor Sie tiefer suchen.
Wenn die Wallbox rot blinkt, steckt oft eine klar benennbare Ursache dahinter. Die wichtigsten Muster und typische Schritte zur Eingrenzung stehen im Beitrag Wallbox rot blinkt: Bedeutung, Ursachen und Lösungen. Für allgemeine Störungen ist auch die Übersicht zu Wallbox erkennt Auto nicht: Ursachen, Fehler und Lösungen hilfreich.
Was tun, wenn die Wallbox das Auto nicht erkennt oder nicht lädt?
Wenn die Wallbox das Auto nicht erkennt oder nicht lädt, prüfen Sie zuerst Ladekabel, Steckverbindung, Ladefreigabe und Status-LED. Danach folgen Fahrzeugseite, FI/RCD, Leitungsschutzschalter und die Freigabe durch die Wallbox oder die App. Häufig liegt der Fehler nicht an der Montage selbst.
Beginnen Sie immer mit dem einfachsten Punkt: Sitzt das Ladekabel fest in der Wallbox und im Fahrzeug? Ist die Ladebuchse am Fahrzeug frei von Schmutz oder Schutzkappen? Ist die Wallbox überhaupt freigeschaltet? Viele Wallboxen starten erst nach App-Freigabe, RFID-Freigabe oder nach einem Signal aus dem Energiemanagement. Ohne Ladefreigabe bleibt die Wallbox korrekt installiert, aber inaktiv.
Wenn die Wallbox das Fahrzeug nicht erkennt, hilft ein Vergleichstest mit einem zweiten Fahrzeug oder einem zweiten Ladekabel, sofern vorhanden. Reagiert die Wallbox dann anders, liegt der Fehler oft am Fahrzeug oder am Kabel. Bleibt das Verhalten gleich, prüfen Sie erneut die Sicherheitsabschaltung, die Kommunikationsanzeige und die Verdrahtung der Steuerleitungen. Ein ausgelöster FI/RCD oder ein abgeschalteter Leitungsschutzschalter beendet den Ladevorgang sofort.
Falls die Ursache unklar bleibt, darf die Elektrofachkraft die Messwerte erneut prüfen. Dazu gehören Spannungsprüfung, Phasenprüfung und die Kontrolle der Schutzorgane. Bei wiederkehrenden Fehlern nach der Montage ist die Ursache häufig eine falsche Konfiguration, eine fehlende Ladefreigabe oder eine unterbrochene Kommunikation zwischen Wallbox und Fahrzeug.
Weitere typische Fehlerbilder beschreibt der Artikel Wallbox erkennt Auto nicht: Ursachen, Fehler und Lösungen. Wenn die Wallbox optisch arbeitet, aber keine Funktion zeigt, ist die Status-LED zusammen mit der Fehlermeldung der wichtigste Hinweis.
| Prüfschritt | Worauf achten? | Typischer Hinweis |
|---|---|---|
| Sichtprüfung | Gehäuse, Klemmen, Leitung, Zugentlastung | Mechanische Mängel nach der Montage |
| Spannungsprüfung | Versorgung an den vorgesehenen Punkten | Fehlende oder falsche Netzspannung |
| Phasenprüfung | Phasenfolge und vollständige Versorgung | Probleme bei dreiphasigen Wallboxen |
| FI/RCD-Prüfung | Auslösung und Schutzfunktion | Sicherheitsabschaltung oder Defekt |
| Ladeversuch | Ladefreigabe, Fahrzeugerkennung, Ladekabel | Laden startet oder bleibt gesperrt |
Ein Wallbox-Test nach der Montage endet nicht mit einem einmaligen Startsignal. Die Wallbox muss die Sicherheitsprüfung bestehen, die Ladefreigabe sauber umsetzen und mit dem Fahrzeug zuverlässig kommunizieren. Erst dann gilt die Inbetriebnahme als erfolgreich.
Bei Anlagen mit besonderen Anforderungen, etwa mit Photovoltaik oder zusätzlicher Steuerung, gelten weitere Freigabe- und Messpunkte. Für die Grundprüfung nach der Montage bleiben aber immer dieselben Kernfragen wichtig: Ist die Wallbox sicher angeschlossen, zeigt die Wallbox korrekte Signale und lädt die Wallbox das Fahrzeug ohne Fehler?
