Wallbox selbst installieren: Welche Voraussetzungen für 11 kW gelten
Eine 11-kW-Wallbox selbst zu installieren ist nur dann zulässig und sicher, wenn Hausanschluss, Absicherung, Montageort, Schutzart, Leitungsführung und Anmeldung zusammenpassen. Wer die Selbstinstallation plant, braucht außerdem die Vorgaben des Netzbetreibers, VDE-Regeln und eine anschließende Prüfung durch eine Elektrofachkraft.
Eine Wallbox selbst zu installieren ist die eigenverantwortliche Montage und elektrische Inbetriebnahme einer Ladeeinrichtung für Elektroautos, die nur unter den technischen, rechtlichen und sicherheitsrelevanten Voraussetzungen für 11 kW durchgeführt werden darf.
Wer die Selbstinstallation plant, findet die Einordnung der Rubrik unter Selbst installieren. Für Mieter, Eigentümer und Stellplätze gelten je nach Objekt zusätzliche Pflichten, die den Montageort und die Freigabe beeinflussen.
Welche rechtlichen Voraussetzungen gelten für die Selbstinstallation einer 11-kW-Wallbox?
Für eine 11-kW-Wallbox gilt in Deutschland die Meldepflicht beim Netzbetreiber. Eine 11-kW-Ladeeinrichtung darf in der Regel nicht einfach ohne Information des Netzbetreibers angeschlossen werden. Die Installation muss außerdem den geltenden VDE-Vorschriften entsprechen, und die elektrische Inbetriebnahme gehört in die Hände einer Elektrofachkraft.
Bei Ladeeinrichtungen bis 11 kW verlangt der Netzbetreiber üblicherweise eine Anmeldung vor oder spätestens bei der Inbetriebnahme. Für Wallboxen mit 22 kW ist in Deutschland in der Regel eine Genehmigung erforderlich; bei 11 kW steht die Anmeldung im Vordergrund. Genau diese Unterscheidung ist wichtig, weil die 11-kW-Wallbox deutlich weniger Hürden hat als eine 22-kW-Lösung, aber trotzdem nicht anmeldefrei ist.
Die Pflicht zur Einhaltung der VDE-Vorschriften betrifft unter anderem Schutz gegen elektrischen Schlag, Leitungsdimensionierung, Abschaltbedingungen und den Einsatz geeigneter Schutzorgane. Wer eine Wallbox im eigenen Haus montiert, muss zudem prüfen, ob weitere Vorgaben aus Mietrecht, Wohnungseigentumsrecht oder dem örtlichen Netzanschlussvertrag greifen. Für diese Fragen ist der Artikel Wallbox für Mieter: Zustimmung, Anmeldung und Rückbau relevant.
Eine sichere Selbstinstallation setzt deshalb nicht nur handwerkliches Können voraus, sondern auch die korrekte Meldung, Dokumentation und Abnahme der elektrischen Anlage. Ohne diese Schritte bleibt die Installation formal und technisch unvollständig.
Welche elektrischen Voraussetzungen muss der Hausanschluss für 11 kW erfüllen?
Für eine 11-kW-Wallbox braucht der Hausanschluss einen geeigneten Drehstrom-Anschluss mit ausreichender Reserve, eine passende Zuleitung, korrekte Absicherung und eine Leitungsauslegung nach Belastung und Leitungslänge. Ohne passende elektrische Grundlage ist eine 11-kW-Ladung nicht sicher betreibbar.
11 kW entsprechen bei Drehstrom typischerweise 16 Ampere pro Phase. Daraus folgt: Der Anschluss muss dreiphasig ausgeführt sein, und die vorhandene Hausinstallation muss diese Dauerlast verkraften. Entscheidend sind dabei die Vorsicherung, der vorhandene Zählerplatz, die verfügbare Anschlussleistung und die übrige gleichzeitige Last im Gebäude.
Zur Absicherung gehören ein passender Leitungsschutzschalter und ein geeigneter Fehlerstromschutz. Bei Wallboxen wird häufig ein FI-Schalter Typ A-EV oder Typ B eingesetzt, je nach Wallbox und integriertem DC-Fehlerstromschutz. Der konkrete Typ hängt von der technischen Ausführung der Wallbox und der Hausinstallation ab. Ein allgemeiner FI-Schalter reicht nicht automatisch aus.
Der Kabelquerschnitt muss zur Stromstärke, Leitungslänge, Verlegeart und Umgebungstemperatur passen. Bei längeren Leitungen steigt der Spannungsfall, und ein zu kleiner Querschnitt wird schnell zum Sicherheitsproblem. Eine pauschale Angabe ersetzt hier keine Berechnung. Wer die Ladeleistung und den Praxisnutzen besser einordnen will, findet im Beitrag E-Auto laden mit 11 kW: Wie schnell lädt ein E-Auto an 11 kW? weitere Orientierung.
Wichtige technische Fakten sind klar: 11 kW bei Drehstrom bedeuten 3 Phasen mit je 16 A; die Netzbetreiber-Meldung ist bei 11 kW üblich; eine zusätzliche Ladeeinrichtung muss den Schutz gegen Überlast und Fehlerstrom vollständig erfüllen; und eine belastbare Dimensionierung der Leitung gehört zur Planung, nicht zur Nacharbeit.
Welche baulichen und sicherheitsrelevanten Voraussetzungen braucht der Montageort?

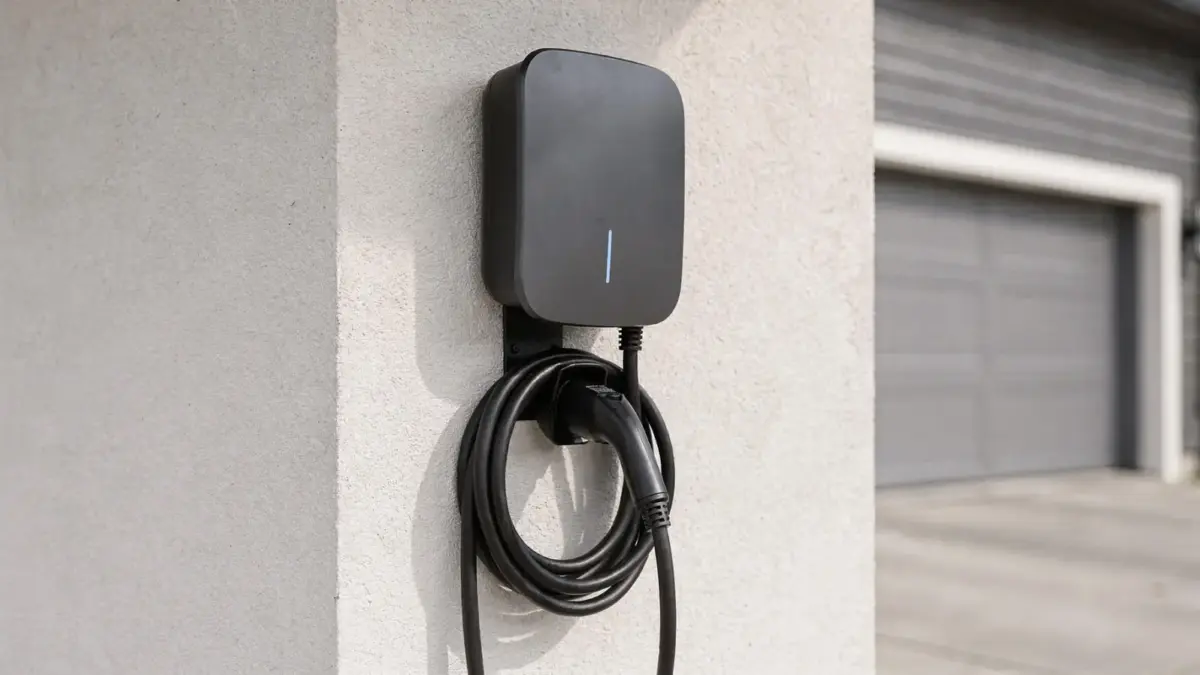

Der Montageort muss trocken, tragfähig, gut erreichbar und vor mechanischen Schäden geschützt sein. Die Wallbox braucht eine geeignete Schutzart, genügend Platz für Bedienung und Kabel, und eine Verlegung, die weder Stolperstellen noch Überhitzung erzeugt.
Innen- und Außenmontage stellen unterschiedliche Anforderungen. Im Außenbereich muss die Wallbox gegen Regen, Spritzwasser, Staub und Temperaturwechsel geschützt sein. Die notwendige Schutzart richtet sich nach dem Standort, nicht nach dem Wunsch des Nutzers. Eine Wallbox in einer offenen Einfahrt braucht andere Eigenschaften als eine Wallbox in einer trockenen Garage.
Auch die Montagehöhe zählt zu den Voraussetzungen. Die Bedienelemente und der Steckerbereich müssen ohne Zwangshaltung erreichbar bleiben. Wer die genaue Ausführung plant, sollte den Beitrag Wallbox-Montagehöhe: Wie hoch sollte eine Wallbox montiert werden? ergänzend lesen, weil die Höhe die tägliche Nutzung und die Kabelführung direkt beeinflusst.
Sicherheitsrelevant sind außerdem ausreichender Abstand zu brennbaren Materialien, eine geschützte Leitungsführung und ein fester Untergrund für die Befestigung. Bei Außenmontage muss die Installation so ausgeführt sein, dass Wasser nicht in Anschlussräume eindringen kann und keine Zugkräfte auf die elektrische Verbindung wirken. Ein sauberer Montageort reduziert Schäden und verhindert Fehlbedienung.
Wenn die Wallbox an einem Stellplatz, in einer Tiefgarage oder an einer Fassade montiert wird, muss die Umgebung das Laden im Alltag zulassen. Bei gemeinschaftlich genutzten Flächen kommen zusätzliche Zustimmungen und organisatorische Pflichten hinzu. Die baulichen Voraussetzungen stehen deshalb immer im Zusammenhang mit Eigentumsverhältnissen und Nutzung des Stellplatzes.
Welche Qualifikation und welches Werkzeug sind für die Selbstinstallation nötig?
Für die elektrische Selbstinstallation braucht eine Person mehr als Montageerfahrung. Die sichere Inbetriebnahme einer 11-kW-Wallbox setzt Fachwissen über Drehstrom, Absicherung, Messung und Schutzkonzepte voraus. Die finale elektrische Prüfung gehört zur Elektrofachkraft und nicht zur reinen mechanischen Montage.
Eine Privatperson darf in vielen Fällen vorbereitende Arbeiten übernehmen, zum Beispiel das Auspacken, die Positionierung oder einfache Bohrarbeiten. Sobald die 230/400-Volt-Installation, das Anschließen an den Verteiler, die Auswahl des FI-Schalters Typ A-EV oder Typ B und die Messung der Schutzmaßnahmen anstehen, ist fachkundige Ausführung erforderlich. Diese Trennung ist entscheidend für Sicherheit und Haftung.
Zum notwendigen Werkzeug gehören je nach Installation unter anderem Bohrmaschine, geeignete Dübel und Schrauben, Messgeräte für Spannungsfreiheit und Prüfungen, Abisolierwerkzeug und passend dimensioniertes Installationsmaterial. Entscheidend ist nicht die Menge des Werkzeugs, sondern die Fähigkeit, damit normgerecht zu arbeiten. Wer Lasten im Haus bereits verteilt, sollte außerdem ein mögliches Lastmanagement berücksichtigen, damit die Wallbox nicht zusammen mit Herd, Wärmepumpe oder Durchlauferhitzer die Hausinstallation überlastet.
Eine Elektrofachkraft erkennt, ob eine vorhandene Zuleitung für den Kabelquerschnitt geeignet ist, ob die Vorsicherung passt und ob zusätzliche Schutzmaßnahmen nötig sind. Diese Bewertung ersetzt kein Standardset aus dem Baumarkt. Genau hier scheitern viele Selbstinstallationen: nicht an der Montage, sondern an Messung, Dokumentation und Schutzprüfung.
Welche Anmeldung und Prüfung sind nach der Installation erforderlich?
Nach der Installation muss die Anmeldung beim Netzbetreiber erfolgen, wenn sie nicht schon vor dem Anschluss erledigt wurde. Zusätzlich braucht die Wallbox eine fachliche Prüfung der elektrischen Sicherheit. Ohne diese Schritte ist die Installation nicht vollständig und im Ernstfall schwer nachweisbar.
Die Anmeldung beim Netzbetreiber dient dazu, die zusätzliche Dauerlast im Netz transparent zu machen. Der Netzbetreiber prüft dabei nicht jede Schraube, sondern die Einordnung der Ladeeinrichtung im Netzanschluss. Für die Betreiberseite gehört dazu auch die ordentliche Dokumentation der Wallbox-Daten und des Anschlusswerts.
Die Prüfung umfasst unter anderem Sichtkontrolle, Funktionsprüfung und Messungen der Schutzmaßnahmen. Dazu zählen die Wirksamkeit der Abschaltung, der Fehlerstromschutz und die korrekte Zuordnung der Absicherung. Eine Montage ohne dokumentierte Prüfung kann später Probleme bei Versicherung, Gewährleistung und Störungsanalyse verursachen.
Wer die Folgekosten nach der Montage mitdenken möchte, sollte auch Wartung, mögliche Nachrüstungen und künftige Prüfungen einplanen. Der Beitrag Wallbox-Folgekosten: Welche Kosten nach dem Kauf wirklich entstehen hilft bei der Einordnung der laufenden Ausgaben.
| Voraussetzung | Warum sie nötig ist | Typischer Bezug zur 11-kW-Wallbox |
|---|---|---|
| Anmeldung beim Netzbetreiber | Netzverträglichkeit und Dokumentation | Bei 11 kW üblich und erforderlich |
| Drehstrom | 11 kW werden dreiphasig betrieben | 3 Phasen mit je 16 A |
| FI-Schalter Typ A-EV oder Typ B | Fehlerstromschutz | Abhängig von Wallbox und Schutzkonzept |
| Leitungsschutzschalter | Schutz vor Überlast und Kurzschluss | Auf Ladeleistung und Leitung abgestimmt |
| Kabelquerschnitt | Vermeidung von Erwärmung und Spannungsfall | Nach Länge, Verlegeart und Strom wählen |
| Lastmanagement | Verhindert Überlast im Hausnetz | Wichtig bei mehreren großen Verbrauchern |
Zusammengefasst braucht die Selbstinstallation einer 11-kW-Wallbox einen geeigneten Hausanschluss, normgerechte Absicherung, einen sicheren Montageort und die anschließende Anmeldung sowie Prüfung. Wer diese Punkte vorab klärt, vermeidet Nacharbeit, Ausfälle und unnötige Risiken im Betrieb.
