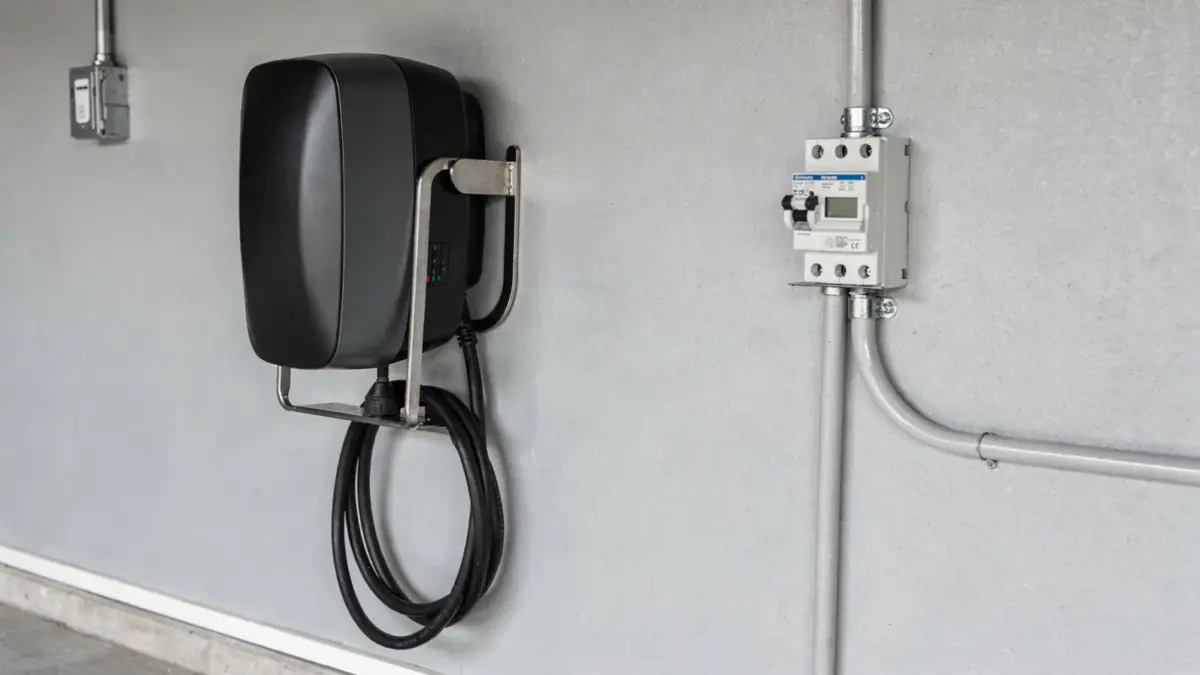

Wallbox an der Wand montieren: Voraussetzungen, Befestigung und Sicherheit

Eine Wallbox an der Wand zu montieren bedeutet, die Ladeeinheit auf einer tragfähigen Wand mit passender Montagehöhe, sicherer Befestigung und vorbereiteten Leitungen zu befestigen. Für die elektrische Inbetriebnahme braucht eine Elektrofachkraft einen normgerechten Elektroanschluss mit FI-Schutzschalter und LS-Schalter.

Das Montieren einer Wallbox an der Wand ist die fachgerechte Befestigung der Ladeeinheit an einer tragfähigen Wand mit passender Montagehöhe, sicheren Befestigungsmitteln und vorbereiteten Elektroanschlüssen für den späteren Betrieb. Für den praktischen Überblick zur gesamten Selbstmontage hilft die Rubrik Wallbox selbst installieren.

Welche Voraussetzungen muss die Wand für die Wallbox-Montage erfüllen?

Die Wand braucht ausreichend Tragfähigkeit, eine geeignete Montagehöhe und einen trockenen, gut zugänglichen Bereich. Für eine sichere Wandmontage muss die Befestigungsfläche die Last der Wallbox dauerhaft tragen und die Leitungsführung bis zum Elektroanschluss sauber ermöglichen.

Eine tragfähige Wand besteht typischerweise aus Beton, Vollziegel oder geeignetem Mauerwerk. Leichtbauwände, dünne Verkleidungen oder brüchiger Putz tragen eine Wallbox nicht ohne zusätzliche Konstruktion. Die Befestigungspunkte müssen dauerhaft halten, weil Vibrationen, Zugkräfte am Ladekabel und Witterung die Montage belasten. Die Montagehöhe muss so gewählt werden, dass der Ladeanschluss bequem erreichbar bleibt und das Ladekabel den Boden nicht unnötig belastet. Als praxisnaher Richtwert gilt eine Bedienhöhe im Bereich von etwa 1,2 bis 1,5 Metern, abhängig von Wallbox-Modell, Kabellänge und Fahrzeugposition.

Bei der Wandmontage zählt auch der Standort. Die Wallbox braucht freien Zugang, genug Abstand zum Rangierbereich und eine Leitungsführung, die ohne scharfe Kanten auskommt. Im Außenbereich schützt eine passende Wallbox-Abdeckung vor Regen, Spritzwasser und Verschmutzung; Details dazu erklärt der Beitrag Wallbox-Abdeckung außen: Schutz, Anforderungen und Montage. Für viele Wallboxen gilt außerdem eine Schutzart wie IP54 oder höher im Außenbereich, wenn der Hersteller dies vorgibt. Die konkrete Schutzklasse steht immer im Typenschild oder Montagehandbuch der Wallbox.

Welche Werkzeuge, Dübel und Schrauben werden für die Montage benötigt?

Für die Montage braucht die Wallbox-Bohrung eine Bohrmaschine, passende Dübel, Schrauben, eine Wasserwaage und meist einen Bohrhammer bei massivem Mauerwerk. Entscheidend sind Wandmaterial, Bohrlochdurchmesser und das Gewicht der Wallbox inklusive Befestigungsplatte.

Die Befestigungsplatte bildet die Grundlage der Wandmontage. Viele Hersteller liefern Schablonen, mit denen sich der Bohrlochabstand exakt übertragen lässt. Dieser Bohrlochabstand muss stimmen, damit die Wallbox später spannungsfrei und gerade sitzt. Eine Wasserwaage verhindert, dass die Ladeeinheit schief hängt und sich Zugkräfte ungleich verteilen. Schrauben und Dübel müssen zum Untergrund passen: In Beton funktionieren andere Befestiger als in Vollziegel oder Lochstein. Bei Lochstein sind zugelassene Dübel oder Injektionssysteme oft die bessere Wahl, weil einfache Spreizdübel im Hohlraum keinen sicheren Halt finden.

Zusätzlich gehören ein Metermaß, ein Bleistift, ein geeigneter Dübel-Setzwerkzeug-Satz und bei Bedarf ein Leitungssucher zur Grundausstattung. Für die Arbeit an elektrischen Teilen sind nur Prüfmittel und Arbeiten nach den Regeln einer Elektrofachkraft zulässig. Wer die Wallbox nur mechanisch an der Wand befestigt, muss trotzdem die spätere Leitungsführung und den Platz für den Elektroanschluss mitdenken. Der Beitrag Wallbox selber machen: Was ist erlaubt und was nicht? trennt genau zwischen zulässiger Vorbereitung und Arbeiten, die eine Elektrofachkraft übernehmen muss.

Wie wird die Wallbox an der Wand ausgerichtet und befestigt?

Die Wallbox wird zuerst mit Befestigungsplatte, Bohrlochabstand und Wasserwaage ausgerichtet, dann mit passenden Dübeln und Schrauben fest an der tragfähigen Wand verschraubt. Die Wandmontage muss spielfrei sitzen, damit die Ladeeinheit nicht wackelt und die Leitungsführung nicht belastet wird.

Zuerst wird die Montagehöhe markiert. Danach wird die Befestigungsplatte der Wallbox an die Wand gehalten oder mit der Montageschablone angezeichnet. Die Bohrpunkte müssen exakt übertragen werden, weil schon wenige Millimeter Abweichung später den Sitz der Wallbox verschlechtern. Nach dem Bohren werden die Dübel passend zum Wandmaterial eingesetzt. Danach folgt die Verschraubung der Befestigungsplatte oder der Halterung mit den Schrauben. Erst wenn die Halterung waagerecht sitzt und fest anliegt, wird die Wallbox eingehängt oder verschraubt.

Bei schweren Geräten lohnt ein zweiter Blick auf den Untergrund. Die Wand darf nicht nur statisch geeignet sein, sondern auch genug Platz für Wartung, Kabelreserve und das Öffnen des Gehäuses bieten. Wenn die Wallbox im Außenbereich montiert wird, muss die Leitungsführung gegen Feuchtigkeit geschützt werden und die Wallbox darf nicht direkt in Spritzwasserzonen hängen. Bei Mehrfamilienhäusern oder Stellplätzen mit Sonderregeln sollten zusätzlich Genehmigung und Zustimmung vor der Montage geprüft werden; dazu passt der Artikel Wallbox-Genehmigung: Wann Anmeldung, Zustimmung und Auflagen nötig sind.

Wie werden Kabel, Leitungen und Zugentlastung korrekt angeschlossen?

Kabel und Leitungen werden so geführt, dass sie mechanisch geschützt sind, und der Elektroanschluss erfolgt nur durch eine Elektrofachkraft. Die Zugentlastung verhindert, dass Zug am Kabel auf Klemmen, Dichtungen oder Steckverbindungen wirkt.

Die Leitungsführung beginnt am geplanten Kabelweg zwischen Verteilung und Wallbox. Leitungen sollen ohne enge Knicke, ohne Quetschung und ohne scharfe Wandkanten verlaufen. In Leerrohren oder geeigneten Kabelkanälen bleibt die Installation besser geschützt. Die Zugentlastung sitzt dort, wo ein Kabel in die Wallbox oder in ein Gehäuse eintritt. Sie nimmt mechanische Kräfte auf, damit die Anschlussklemmen entlastet bleiben. Das ist bei fest angeschlossenen Wallboxen besonders wichtig, weil das Ladekabel beim täglichen Gebrauch bewegt wird.

Der Elektroanschluss selbst gehört in die Hände einer Elektrofachkraft. Der Anschluss muss spannungsfrei erfolgen, also nach Abschalten und Prüfen der Spannungsfreiheit. Übliche Schutzorgane sind ein FI-Schutzschalter und ein LS-Schalter, die zur Wallbox und zur Leitung passend dimensioniert werden. Für Ladeeinrichtungen sind normgerechte Schutzkonzepte üblich; in der Praxis verlangt der Hersteller häufig eine eigene Absicherung und einen passenden Fehlerstromschutz. Bei vielen Wallboxen ist ein Fehlerstromschutz Typ A mit 6-mA-DC-Erkennung in der Wallbox oder alternativ ein anderer geeigneter FI-Typ erforderlich. Die konkrete Ausführung richtet sich nach Herstellerangaben und den elektrischen Vorgaben vor Ort.

Welche Sicherheitsprüfungen sind nach der Wandmontage notwendig?

Nach der Wandmontage werden Sitz, Ausrichtung, Zugentlastung, Schutzleiter und Schutzorgane geprüft. Vor dem ersten Laden müssen Spannungsfreiheit, korrekte Absicherung und die Funktion von FI-Schutzschalter und LS-Schalter kontrolliert werden.

Die erste Prüfung betrifft die Mechanik. Die Wallbox darf nicht wackeln, die Schrauben müssen fest sitzen, und die Befestigungsplatte darf sich nicht verziehen. Danach folgt die Sichtprüfung der Leitungsführung, Dichtungen und Kabeldurchführungen. Die zweite Prüfung betrifft die elektrische Sicherheit. Vor jeder Arbeit an offenen Teilen gilt Spannungsfreiheit. Die Elektrofachkraft prüft außerdem, ob der Schutzleiter korrekt angeschlossen ist, ob der FI-Schutzschalter auslöst und ob der LS-Schalter passend zum Stromkreis gewählt wurde. Auch die Kennzeichnung des Stromkreises und die Dokumentation der Arbeiten sind wichtig.

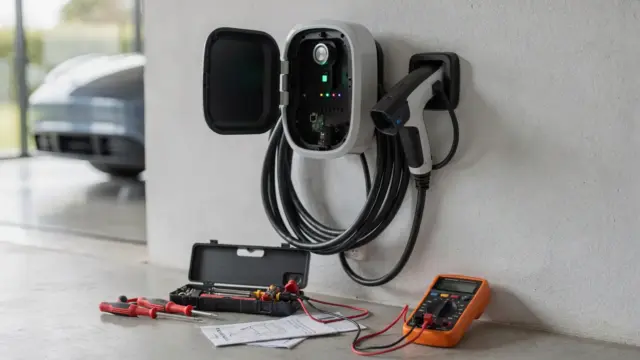

Für die Inbetriebnahme braucht die Wallbox eine saubere Funktionsprüfung mit angeschlossenem Fahrzeug oder Prüfgerät. Dabei wird kontrolliert, ob die Ladefreigabe, die Verriegelung und die Schutzfunktionen korrekt arbeiten. Wenn die Wallbox mit zusätzlichem Lastmanagement oder mit weiteren Ladepunkten verbunden wird, muss die Gesamtanlage auf die maximale Belastung des Hausanschlusses abgestimmt sein. Der Beitrag Hausanschluss vor Überlastung schützen: So funktioniert Lastmanagement erklärt, wann eine Begrenzung der Ladeleistung sinnvoll wird.

Prüfpunkt	Was kontrolliert wird	Warum es wichtig ist
Mechanische Befestigung	Wandmontage, Schrauben, Dübel, Befestigungsplatte	Verhindert Lösen und Schwingungen
Leitungsführung	Kabelweg, Durchführungen, Schutz vor Kanten	Vermeidet Beschädigungen
Zugentlastung	Fixierung des Kabels am Gehäuse	Entlastet Klemmen und Anschlüsse
Elektrische Schutzorgane	FI-Schutzschalter, LS-Schalter, Spannungsfreiheit	Reduziert Risiko bei Fehlern
Funktionsprüfung	Ladevorgang, Verriegelung, Abschaltung	Stellt sicheren Betrieb sicher

Wichtig bleibt die Abgrenzung zwischen Montage und Elektroanschluss. Die reine Befestigung an der Wand lässt sich vorbereiten, aber der Anschluss an das Stromnetz und die finale Prüfung gehören zur Arbeit einer Elektrofachkraft. Wer diese Trennung beachtet, reduziert Montagefehler und vermeidet Schäden an Wallbox, Wand und Elektroinstallation.
