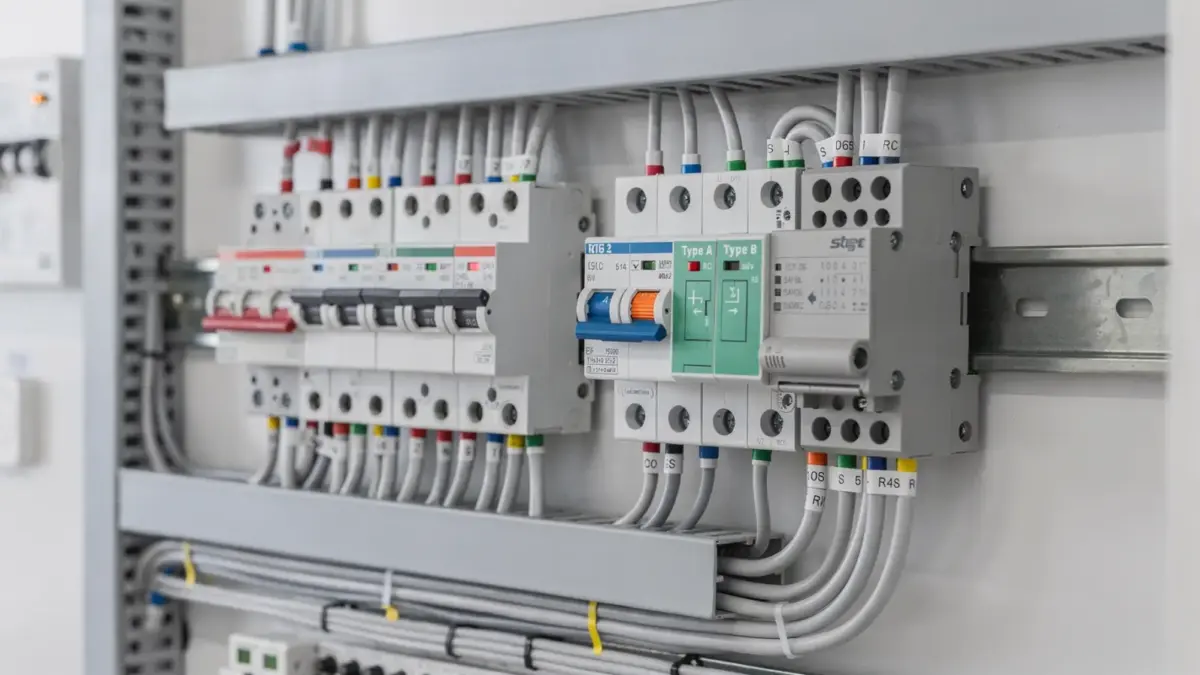

FI Typ A-EV oder Typ B: Unterschied, Einsatz und Normen beim Laden von Elektroautos
FI Typ A-EV und FI Typ B schützen beim Laden von Elektroautos vor gefährlichen Fehlerströmen. FI Typ A-EV deckt Wechselstrom- und pulsierende Gleichfehlerströme ab und ist für viele Wallboxen mit 6 mA-DC-Erkennung ausreichend. FI Typ B erkennt zusätzlich glatte Gleichfehlerströme und braucht man dort, wo keine sichere DC-Überwachung vorhanden ist.
FI Typ A-EV oder Typ B ist ein Fehlerstromschutz für Ladeeinrichtungen, der Personen und Anlagen vor Wechsel-, pulsierenden Gleich- und glatten Gleichfehlerströmen beim Laden von Elektroautos schützt.
Direkt zur Einordnung gehört auch die Fehlerstromschutz-Rubrik, weil der Schutz nicht nur vom FI-Schalter, sondern von der gesamten Ladeeinrichtung und ihrer Installation abhängt.
Was unterscheidet FI Typ A-EV und Typ B beim Laden?
FI Typ A-EV ist für Ladepunkte mit zusätzlicher Überwachung von glatten Gleichfehlerströmen ausgelegt. FI Typ B ist die umfassendere Lösung und erkennt auch glatte Gleichfehlerströme ohne Zusatzüberwachung. Der Unterschied liegt also nicht im Schutzprinzip allein, sondern im erfassten Fehlerstromspektrum.
Ein klassischer FI Typ A schützt gegen Wechselstromfehlerströme und pulsierende Gleichfehlerströme. FI Typ A-EV ergänzt diesen Schutz für den Ladebetrieb von Elektroautos um die Eignung für DC-Fehlerströme bis 6 mA, sofern die Ladeeinrichtung diese Überwachung integriert. FI Typ B geht weiter und deckt auch glatte Gleichfehlerströme ab, die einen FI Typ A blockieren oder blind machen können.
Für die Praxis heißt das: Eine Wallbox mit integrierter 6-mA-DC-Erkennung erlaubt oft den Einsatz von FI Typ A-EV. Eine Ladeeinrichtung ohne solche Erkennung verlangt häufig FI Typ B. Die konkrete Installation entscheidet, nicht der Markenname der Wallbox allein.
Welche Fehlerströme erkennt ein FI Typ A-EV im Vergleich zu Typ B?
FI Typ A-EV erkennt Wechselstromfehlerströme, pulsierende Gleichfehlerströme und bei geeigneter Ladeeinrichtung auch DC-Fehlerströme bis zu einem vorgegebenen Grenzwert. FI Typ B erkennt zusätzlich glatte Gleichfehlerströme und ist damit technisch breiter aufgestellt.
Wechselstromfehlerstrom ist der klassische Fehlerstrom aus dem 230-Volt-Netz. Pulsierender Gleichfehlerstrom entsteht, wenn Gleichanteile nicht konstant, sondern in Impulsen auftreten. Glatter Gleichfehlerstrom ist dauerhaft gerichtet und besonders kritisch, weil er einen normalen FI Typ A in seiner Schutzfunktion beeinträchtigen kann. Genau deshalb spielt glatter Gleichfehlerstrom beim Laden von Elektroautos eine zentrale Rolle.
Im Ladebetrieb kommen diese Fehlerstromarten vor allem dann ins Spiel, wenn die Leistungselektronik im Elektroauto oder in der Wallbox fehlerhaft arbeitet. Ein FI Typ B erkennt diese breitere Palette direkt. Ein FI Typ A-EV setzt dagegen auf die Kombination aus Basisschutz und zusätzlicher DC-Überwachung in der Ladeeinrichtung.
Wann ist bei einer Wallbox ein FI Typ A-EV ausreichend und wann ist Typ B nötig?
FI Typ A-EV reicht bei vielen Wallboxen aus, wenn die Wallbox eine integrierte oder vorgeschaltete 6-mA-DC-Fehlerstromerkennung besitzt. FI Typ B wird nötig, wenn die Ladeeinrichtung keine solche DC-Überwachung hat oder die Herstellerangaben ausdrücklich einen Typ B verlangen.
Entscheidend ist die technische Ausführung der Wallbox. Viele Ladeeinrichtungen für private Anwendungen bringen die 6-mA-DC-Erkennung bereits mit. Dann genügt oft ein FI Typ A-EV in der Installation. Fehlt diese Funktion, darf der Schutz gegen glatte Gleichfehlerströme nicht fehlen, und dann kommt FI Typ B ins Spiel.
Auch das Elektroauto selbst beeinflusst die Auswahl indirekt. Ein Elektroauto mit Onboard-Lader erzeugt beim AC-Laden andere Fehlerstrombilder als ein System mit abweichender Ladeelektronik. Deshalb prüft die Fachkraft immer Wallbox, Elektroauto, Netzform und Herstellerunterlagen zusammen. Wer die Kosten für die komplette Installation plant, sollte den Schutz gleich mitdenken; ein Überblick über Kauf-, Montage- und Zusatzkosten bei der Wallbox-Installation hilft bei der Einordnung.
Zusatzkosten entstehen oft nicht durch den FI selbst, sondern durch den Schaltschrankplatz, Leitungswege und die Abstimmung mit der bestehenden Elektroinstallation. Bei geförderten Projekten zählt diese Position ebenfalls, weil der Schutz Teil der Gesamtausrüstung ist. Wer eine Unterstützung für die private Ladeinfrastruktur prüft, findet dazu passende Hinweise bei der privaten Wallbox-Förderung.
Welche Rolle spielen DC-Fehlerströme, Wallbox und Elektroauto für den Schutz?
DC-Fehlerströme sind für den Schutz entscheidend, weil glatte Gleichfehlerströme den FI-Schutz eines Standardgeräts beeinträchtigen können. Wallbox und Elektroauto bestimmen gemeinsam, ob die DC-Erkennung in der Ladeeinrichtung vorhanden ist und welcher FI zulässig ist.
Eine Wallbox mit eigener 6-mA-DC-Überwachung reduziert die Anforderungen an den vorgelagerten Fehlerstromschutz. Eine Wallbox ohne diese Funktion braucht einen FI Typ B oder eine andere normkonforme Lösung. Das Elektroauto ist relevant, weil die Ladeelektronik bei einem Defekt Gleichfehlerströme erzeugen kann. Genau deshalb ist der Fehlerstromschutz beim Laden keine reine Formalität, sondern eine Sicherheitsfunktion für Personen und Anlage.
Wer zusätzlich die Steckverbindung im AC-Laden verstehen will, sollte den Aufbau des Systems kennen. Der in Europa verbreitete Typ-2-Standard beim Laden erklärt, warum Wallbox, Kabel und Fahrzeugkommunikation zusammen betrachtet werden müssen. Der Fehlerstromschutz greift in diesem Gesamtaufbau an der elektrischen Sicherungsebene.
Faktisch bedeutet das: Nicht jede Wallbox braucht automatisch FI Typ B, aber jede Ladeeinrichtung braucht einen nachgewiesenen Schutz gegen die relevanten Fehlerstromarten. Die Auswahl hängt von der internen DC-Überwachung, der Netzform und den Herstellervorgaben ab.
Welche Normen und Installationsanforderungen gelten für den Fehlerstromschutz?
Für den Fehlerstromschutz beim Laden von Elektroautos gelten die Herstellerangaben, die Installationsregeln und die einschlägigen Normen. Entscheidend sind die Vorgaben für Ladeeinrichtungen, die Auswahl des RCD-Typs und die Prüfung der Schutzfunktion nach der Installation.
In der Praxis spielen mehrere allgemein etablierte Anforderungen zusammen: Ein Fehlerstromschutz muss zur Ladeeinrichtung passen, die 6-mA-DC-Erkennung muss eindeutig nachgewiesen sein, und die Installation muss durch eine Elektrofachkraft geprüft werden. Für die Absicherung werden je nach Aufbau ein geeigneter FI Typ A-EV oder ein FI Typ B verwendet. Normen und technische Regeln verlangen außerdem, dass der Schutz im Fehlerfall wirksam bleibt und die Auslösefunktion nicht durch Gleichfehlerströme aufgehoben wird.
Wichtig ist auch die Trennung zwischen Schutz gegen elektrischen Schlag und Leitungsschutz. Der FI ersetzt keinen Leitungsschutzschalter. Beide Schutzorgane erfüllen unterschiedliche Aufgaben. Bei Wallboxen gilt deshalb immer die komplette Betrachtung der Installation. Fachgerecht heißt in diesem Zusammenhang konkret: richtiger FI-Typ, passende Vorsicherung, korrekte Leitungsdimensionierung und dokumentierte Prüfung.
Für die Planung reicht ein Blick auf das Gerät allein nicht aus. Die Elektrofachkraft prüft, ob die Ladeeinrichtung eine interne DC-Überwachung besitzt, ob der Anschluss an das Netz zulässig ist und ob der gewählte Fehlerstromschutz zu Wallbox und Elektroauto passt. Erst dann steht fest, ob FI Typ A-EV ausreichend ist oder FI Typ B erforderlich wird.
Welche Vor- und Nachteile haben FI Typ A-EV und FI Typ B?
FI Typ A-EV ist meist die wirtschaftlichere Lösung, wenn die Wallbox eine DC-Überwachung integriert hat. FI Typ B bietet den umfassenderen Schutz, ist aber nur dann nötig, wenn die Installation diese Breite wirklich verlangt. Beide Typen erfüllen ihren Zweck nur im passenden System.
| Typ | Erfasste Fehlerströme | Typischer Einsatz | Vorteil |
|---|---|---|---|
| FI Typ A-EV | Wechselstromfehlerstrom, pulsierender Gleichfehlerstrom, mit 6-mA-DC-Überwachung in der Ladeeinrichtung | Wallbox mit integrierter DC-Erkennung | Oft ausreichend und platzsparend |
| FI Typ B | Wechselstromfehlerstrom, pulsierender Gleichfehlerstrom, glatter Gleichfehlerstrom | Wallbox ohne sichere DC-Überwachung, Spezialfälle | Breitester Fehlerstromschutz |
Der Vorteil von FI Typ A-EV liegt in der guten Balance aus Sicherheit und Aufwand. Der Vorteil von FI Typ B liegt in der maximalen Abdeckung der Fehlerstromarten. Nachteile entstehen jeweils aus dem falschen Einsatz: Ein zu schwacher Schutz gefährdet die Anlage, ein unnötig überdimensionierter Schutz treibt Kosten und Platzbedarf im Verteiler hoch.
Was sollten Eigentümer vor der Installation prüfen?
Vor der Installation sollten Eigentümer drei Punkte klären: Welche DC-Überwachung die Wallbox hat, welchen Fehlerstromschutz der Hersteller fordert und welche Netz- und Anschlussbedingungen vor Ort gelten. Diese Prüfung verhindert Fehlplanung und Nachrüstung.
Die wichtigste Frage lautet immer: Ist in der Ladeeinrichtung eine 6-mA-DC-Erkennung vorhanden oder nicht? Danach richtet sich die Wahl zwischen FI Typ A-EV und FI Typ B. Zweitens müssen Eigentümer die Installationsunterlagen der Wallbox lesen. Drittens muss die Elektrofachkraft die gesamte Installation freigeben. Ohne diese Prüfung bleibt der Schutz unvollständig bewertet.
Für Suchende, die nur den Unterschied der Begriffe suchen, gilt die einfache Regel: FI Typ A-EV ist die Lösung für viele Wallboxen mit DC-Überwachung, FI Typ B ist die robustere Lösung ohne diese Zusatzfunktion. Wer die Wallbox plant, sollte deshalb zuerst die technischen Daten prüfen und dann den Fehlerstromschutz auswählen.
