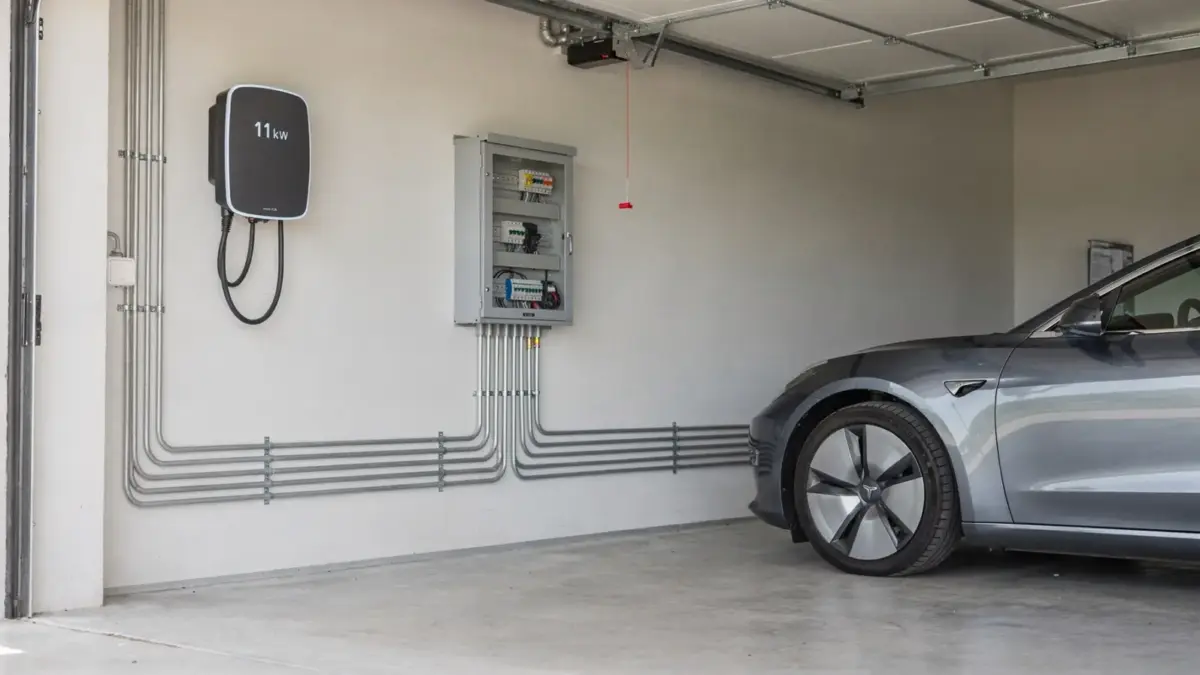

11-kW-Wallbox Drehstrom: Braucht sie einen Drehstromanschluss?
Eine 11-kW-Wallbox arbeitet in der Regel mit einem dreiphasigen Drehstromanschluss. Der Hausanschluss muss dafür ausreichend abgesichert sein, die Installation muss ein Elektroinstallateur ausführen, und die Anmeldung beim Netzbetreiber ist in Deutschland Pflicht. Für den sicheren Betrieb gehören Leitungsschutz, FI-Schalter und passende Leitungsquerschnitte dazu.
Eine 11-kW-Wallbox ist eine Wallbox zum Laden von Elektroautos mit 11 Kilowatt Ladeleistung, die in der Regel an einen dreiphasigen Drehstromanschluss angeschlossen wird.
Wenn Sie die Einordnung für die Installation suchen, passt auch die Übersicht zur Drehstromanschluss in den Installationskontext. Wer die Anschlussart zuerst klären will, findet in Wallbox Anschlussart für 11-kW-Wallbox: Welche Lösung braucht Ihr Hausanschluss? die passende Gegenüberstellung der Varianten.
Braucht eine 11-kW-Wallbox einen Drehstromanschluss?
Ja. Eine 11-kW-Wallbox nutzt in der Regel Drehstrom mit drei Phasen, weil nur so die Ladeleistung 11 kW sauber verteilt wird. Ein normaler einphasiger Anschluss reicht für diese Ladeleistung nicht aus.
Der Begriff Drehstromanschluss meint in der Praxis einen dreiphasigen Anschluss mit 400 Volt zwischen den Phasen. Genau darauf sind die meisten 11-kW-Wallboxen ausgelegt. Viele Fahrzeuge laden mit drei Phasen deutlich gleichmäßiger als mit einer Phase, auch wenn das Auto die Ladeleistung am Ende begrenzt.
Wichtig ist die Unterscheidung zwischen Ladeleistung 11 kW und tatsächlicher Fahrzeugladung. Die Wallbox stellt 11 kW bereit. Das Elektroauto entscheidet, wie viel davon ankommt. Manche Fahrzeuge laden nur einphasig oder mit weniger als 11 kW. Dann bleibt der Drehstromanschluss trotzdem die richtige Basis für die Wallbox.
Für die Einordnung der Anschlussart hilft auch der Artikel 11-kW-Wallbox Anschlussbedingungen: Voraussetzungen, Schutz und Pflichten. Dort stehen die typischen Anforderungen an Schutz und Meldung im Zusammenhang.
Woran erkennt man einen geeigneten Drehstrom-Hausanschluss?
Ein geeigneter Hausanschluss hat in der Regel drei Außenleiter, oft als L1, L2 und L3 bezeichnet. Zusätzlich braucht der Anschluss einen passenden Neutralleiter und einen Schutzleiter. Bei einer 11-kW-Wallbox müssen außerdem die vorhandene Absicherung und die Leitung zum Installationsort passen.
In Deutschland sind 400 Volt zwischen zwei Phasen der typische Hinweis auf Drehstrom. Ein Elektroinstallateur prüft, ob der Hausanschluss die Ladeleistung 11 kW mit der vorhandenen Hauptsicherung und den übrigen Verbrauchern im Gebäude verträgt. Entscheidend ist nicht nur die Spannung, sondern auch die verfügbare Leistung im ganzen Haus.
Ein praktischer Checkpunkt ist die Verteilung im Zählerschrank. Dort müssen genügend freie Plätze für Sicherungsautomat, FI-Schalter und die nötigen Klemmen vorhanden sein. Außerdem muss die Zuleitung zur Wallbox den Strom dauerhaft tragen können. Für 11 kW fließen bei dreiphasigem Betrieb rund 16 Ampere je Phase. Dieser Wert ist in der Praxis ein zentraler Orientierungswert für die Auslegung.
Wenn Sie vor allem den Gesamtbedarf prüfen wollen, ergänzt der Beitrag Wallbox Anschlussart für 11-kW-Wallbox: Welche Lösung braucht Ihr Hausanschluss? die technische Prüfung um die Auswahl zwischen Direktanschluss, Steckverbindung und Unterverteilung.
Welche Voraussetzungen gelten für Anschluss und Installation einer 11-kW-Wallbox?
Für Anschluss und Installation einer 11-kW-Wallbox braucht es einen geeigneten Hausanschluss, eine fachgerechte Elektroinstallation und die Anmeldung beim Netzbetreiber. Die Installation darf nicht improvisiert werden, weil die Wallbox dauerhaft hohe Lasten führt.
In Deutschland müssen Ladeeinrichtungen mit mehr als 3,6 kW in der Regel beim Netzbetreiber gemeldet werden. 11 kW liegen deutlich darüber. Ein Elektroinstallateur übernimmt die technische Prüfung, die Montage und die Inbetriebnahme. Der Installateur prüft Leitungslänge, Leitungsquerschnitt, Absicherung und die vorhandene Netzform.
Auch die örtlichen Vorgaben zählen. Der Netzbetreiber kann zusätzliche Informationen verlangen, etwa zur Leistung, zum Standort oder zur Art der Installation. In Mehrfamilienhäusern, Tiefgaragen oder bei alten Gebäuden kommen oft weitere Prüfungen dazu, weil die vorhandene Infrastruktur begrenzt sein kann.
Wer die formalen Punkte komplett sehen will, sollte zusätzlich den Artikel 11-kW-Wallbox Voraussetzungen: Was Hausanschluss, Installation und Anmeldung erfüllen müssen lesen. Dort stehen Hausanschluss, Anmeldung und technische Anforderungen im Gesamtzusammenhang.
Welche Schutzmaßnahmen sind beim 11-kW-Drehstromanschluss nötig?
Beim 11-kW-Drehstromanschluss sind Leitungsschutz, FI-Schalter und korrekt dimensionierte Leitungen Pflichtbestandteile. Die Schutztechnik verhindert Überlast, Fehlerströme und thermische Schäden. Ohne diese Bauteile darf eine 11-kW-Wallbox nicht betrieben werden.
Der Sicherungsautomat schützt die Leitung vor Überstrom und Kurzschluss. Der FI-Schalter schützt Personen und Anlage bei Fehlerströmen. Je nach Wallbox und Hersteller ist ein FI-Schalter Typ A mit 6 mA DC-Fehlerstromerkennung oder ein FI-Schalter Typ B erforderlich. Welche Lösung passt, hängt von der Wallbox-Technik ab. Die Herstellerangaben sind bindend.
Auch der Leitungsschutz muss zur Ladeleistung passen. Für 11 kW ist eine dreiphasige Auslegung üblich, oft mit 16 Ampere je Phase. Der Leitungsquerschnitt hängt von Leitungslänge, Verlegeart und Umgebungstemperatur ab. Ein zu kleiner Querschnitt führt zu Spannungsfall und Erwärmung. Ein Elektroinstallateur berechnet das vor der Montage.
Zusätzlich gehören ein sauberer Potenzialausgleich, eine ordentliche Beschriftung im Verteiler und eine eindeutige Trennung von Hausstromkreisen zur sicheren Installation. Wer beim Kauf auf Schutzfunktionen achtet, findet im Beitrag Wallbox-Sicherheitsfunktionen: Welche Schutzfunktionen beim Kauf wichtig sind die passenden Kriterien für die Auswahl.
| Thema | Was bei 11 kW relevant ist |
|---|---|
| Anschlussart | In der Regel dreiphasiger Drehstromanschluss |
| Stromstärke | Typisch rund 16 Ampere je Phase |
| Absicherung | Sicherungsautomat passend zur Leitung |
| Personenschutz | FI-Schalter, je nach Wallbox Typ A oder Typ B |
| Meldung | Anmeldung beim Netzbetreiber vor oder bei Inbetriebnahme, je nach Vorgabe |
Die Frage nach der richtigen Leistung beantwortet auch Wallbox-Ladeleistung wählen: Welche Leistung für zuhause sinnvoll ist. Dort wird klar, wann 11 kW sinnvoll sind und wann eine andere Ladeleistung besser zur Nutzung passt.
Für eine 11-kW-Wallbox gelten in Deutschland zwei Fakten besonders oft: Eine Ladeeinrichtung über 3,6 kW muss dem Netzbetreiber gemeldet werden, und 11 kW entsprechen bei dreiphasigem Betrieb typischerweise 16 Ampere je Phase. Wer diese Werte kennt, kann die Installation mit dem Elektroinstallateur schneller prüfen. Die konkrete Ausführung hängt immer vom Hausanschluss, von der Leitung und von der Wallbox selbst ab.
